SOA生效（电流生效），既超越MOSFET宁静任务区引发生效，分为Id超越器件规格生效和Id过大，耗损太高器件永劫间热堆集而致使的生效。
mos管生效形式阐发-SOA生效（电流生效）
SOA生效是指电源在运转时非常的大电流和电压同时叠加在MOSFET上面，形成刹时部分发烧而致使的粉碎形式。

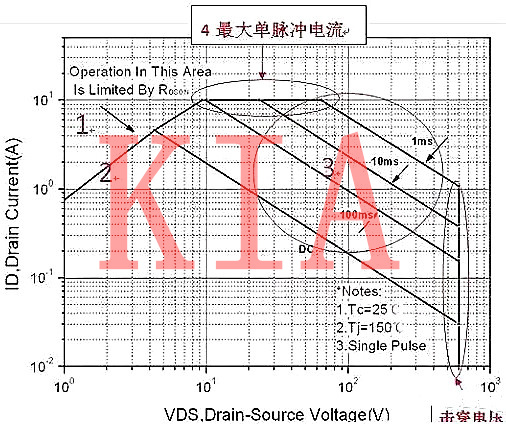

或是芯片与散热器及封装不能实时到达热均衡致使热堆集，延续的发烧使温度跨越氧化层限定而致使的热击穿形式。对于SOA各个线的参数限定值能够参考上面图片。
1：受限于最大额外电流及脉冲电流
2：受限于最大节温下的RDSON。
3：受限于器件最大的耗散功率。
4：受限于最大单个脉冲电流。
5：击穿电压BVDSS限定区咱们电源上的MOSFET，只需保障能器件处于上面限定区的规模内，就能够有用的躲避因为MOSFET而致使的电源生效题目的发生。

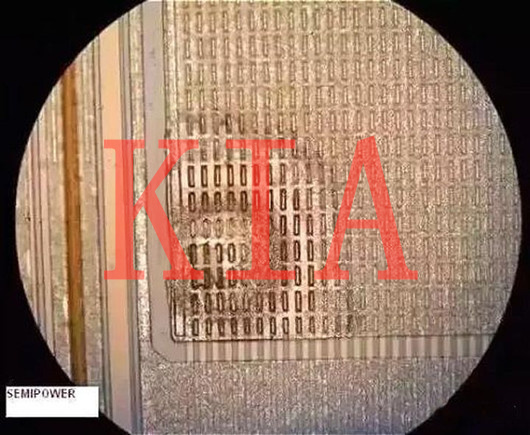

这个是一个非典范的SOA致使生效的一个解刨图，因为去过铝，能够看起来不那末间接，参考下。
1：确保在最差前提下，MOSFET的一切功率限定前提均在SOA限定线之内。
2：将OCP功效必然要做切确详尽。在停止OCP点设想时，普通能够会取1.1-1.5倍电流余量的工程师占多数，而后就按照IC的掩护电压比方0.7V起头调试RSENSE电阻。

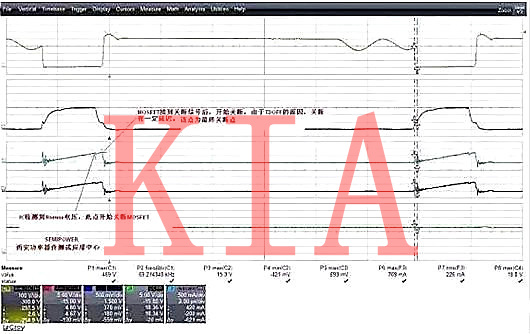

有些有经历的人会将检测提早时候、CISS对OCP现实的影响斟酌在内。可是此时有个更值得存眷的参数，那便是MOSFET的Td（off）。它究竟有甚么影响呢，咱们看上面FLYBACK电流波形图。
从图中能够看出，电流波形在快到电流尖峰时，有个下跌，这个下跌点后又有一段的回升时候，这段时候其实质便是IC在检测到过流旌旗灯号履行关断后，MOSFET自身也起头履行关断，可是因为器件自身的关断提早，是以电流会有个二次回升平台，若是二次回升平台过大，那末在变压器余量设想缺乏时，就极有能够发生磁饱和的一个电流打击或电流超器件规格的一个生效。
3：公道的热设想余量，这个就未几说了，各个企业都有本身的降额标准，严酷履行就能够够了，不行就加散热器。
1.电路设想的题目，便是让MOS管任务在线性的任务状况，而不是在开关状况。这也是致使MOS管发烧的一个缘由。
若是N-MOS做开关，G级电压要比电源高几V，能力完整导通，P-MOS则相反。不完整翻开而压降过大形胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。
2.频次太高，首要是偶然过度寻求体积，致使频次进步，MOS管上的耗损增大了，以是发烧也加大了。
3.不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的赞助散热片。4.MOS管的选型有误，对功率判定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。
