反应极性的鉴定体例--刹时极性法

反应在电手艺中操纵很是普遍。反应有正，负之分。负反应首要用于摹拟缩小电路中，负反应既能不变静态任务点，又能改良缩小电路的各类机能。缩小电路很少用正反应。

在必然前提下放在电路中的负反应可转化为正反应，组成自激振荡，使缩小器不能普通任务，这是要防止的一面。正反应另有有益的一面，便是在波形发生的电路中，报酬地把电路接成反应情势，发生所需的波形。

在电子手艺理论中，要精确组成反应缩小电路和振荡电路。必须清楚精确地辨别正负反应。若何有用辨别正负反应？本文先容刹时（变更）极性法。

为了敏捷精确地鉴定反应极性，应当注重以下几点：

（1）精确懂得电路中各点刹时极性的寄义。所谓正极性，在输入正弦波时，能够斧正弦波的正半周;在输入非正弦波时，示该点的电位增大或该歧路的刹时电流增大。反之，所谓负极性指交换旌旗灯号的负半周或刹时量削减。

（2 ）熟习经常使用缩小电路输入输入之间的相位干系。在共射组态中，旌旗灯号由基极输入，集电极输入，输入与输入之间相位相反。在共基组态中，旌旗灯号由发射极输入，集电极输入，输入与输入之间相位不异。在共集组态中，旌旗灯号由基极输入，发射极输入，输入与输入之间相位相同。同理也不难肯定差分缩小电路和集成运算缩小电路中的相位干系。

（3 ）懂得缩小器件中输入输入间的节制道理，以肯定净输入量。如对运算缩小器，不难看出运放两个输入端之间的差模输入电压或输入电流能够节制运放的输入电压或电流;对三管组成的缩小电路来讲，三极管的基极输入电流或发射结电压的巨细节制输入电压或电流;对差分缩小电路来讲，差模输入电压或基极输入电流节制输入电压或电流。

是以，按照输入回路中输入旌旗灯号与反应旌旗灯号的接法，能够鉴定净输入旌旗灯号是增添仍是减小，从而肯定电路中的反应极性是正反应仍是负反应。

反应电路，反应的根基观点和辨别体例

（1）甚么是反应？反应便是将缩小电路的输入旌旗灯号的一局部，经由过程必然电路情势送回到输入回路称为反应。

（2）反应元件若何辨别？既与输入回路相连，又与输入回路相连的器件都是反应元件；虽仅在输入回路或输入回路，但与反应歧路相连，并对反应旌旗灯号巨细发生影响的元件也是反应元件。

（3）若何组成反应缩小器？引入反应的缩小电路称为反应缩小电路，即反应缩小器。（见图1）

图中A是根基缩小电路，F是反应收集，两局部组成一个闭环。X’i和x’f别离是输入旌旗灯号和反馈旌旗灯号，x’d是净输入旌旗灯号，三者汇交的节点称为夹杂关键。

X’i、x’f、x’d能够是电压信号，也能够是电流旌旗灯号，x’i与x’f在节点处能够相加也能够相减。若是是串连反应x’i和x’f都用电压表现，两个电压在此串连相减。若是是并联反应，x’i和x’f都用电流表现，两个电流在此并联相减。

（4）甚么是正反应，负反应？若是反应旌旗灯号x’f与本来外加的输入旌旗灯号x’i相位不异，使缩小器净输入旌旗灯号加强为正反应，反之就称为负反应。

那末，在详细电路中若何精确鉴定是正反应仍是负反应呢？普通是操纵电路中各点对“地”的交换电位的刹时极性来辨别。假设缩小电路中的输入电压处于某一刹时极性（正半周为正，用“十”表现，负半周为负，用“一”表现），沿缩小电路经由过程反应收集再回到输入回路。

顺次定出电路中各点电位的刹时极性。若是反应旌旗灯号与原假设的输入旌旗灯号刹时（变更）极性相同，则标明为正反应，不然为负反应。这便是刹时（变更）极性法简称刹时极性法。

严酷地说，反应极性（正反应仍是负反应）与旌旗灯号的频次有关，咱们凡是所说的反应极性是指中频而言。在此频次下，凡是把射极旁路电容，隔直电容看做短路，把管子的极间电容看作开路，并且不发生相移。

利用刹时极性法鉴定电路各点电位极性时，必然要很是谙练把握三极管三种根基毗连体例（组态）的鉴定及响应组态输入旌旗灯号电压的相位干系。双极性型或单极型的晶体三极管有三种根基毗连体例（组态），此中双极型是共射极，共集电极和共基极。

见下图：

在共射极电路中，基极电位和集电极电位的刹时极性相反，当有射极电阻并且不旁路电容时，基极电位和发射极电位间刹时极性不异。在共基极电路中，输入电压与输入电压相位不异。

则有发射极电阻的射极电位的刹时极性与集电极不异，当有基极电阻无旁路电容时，射极电位与基极相反。（见图3）同理在共集电极电路中，由于输入电压与输入电压同相，基极电位与射极电位不异，与集电极电位相反（见图4）。

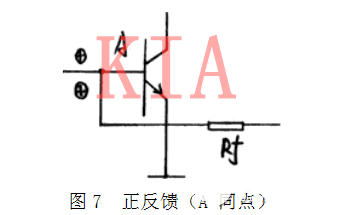

用刹时极性法鉴定反应极性要注重利用同点毗连辨别法。同点毗连法，若反应歧路的输入端与缩小电路旌旗灯号的输入端同点相连，且刹时变更极性不异，则该反应为正反应，反之为负反应。（见图7）

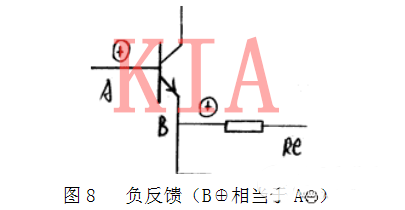

若反应之路的输入端不前往到缩小电路输入端，而是前往到配合极度，且二者（x’f和x’i）相位不异，反应旌旗灯号起到减弱输入旌旗灯号的感化，相称于向缩小电路输入端（同点）反应“一”极性反应旌旗灯号，是负反应。（见图8）

刹时极性法鉴定反应极性时，为了敏捷而精确鉴定反应极性应当熟习每个缩小器输入量与输入量的相位干系。
