上一篇讲到阻抗观点，阻抗思惟阐发开关电路。明天咱们来阐发一下滤波电路。
任何电路在颠末“等效处置”以后，城市被简化成“电源+阻容感”的模子，而后起头研讨这个等效电路的阻抗特征。研讨清晰阻抗特征，用串连和并联定理连系欧姆定律，咱们就晓得电路在给甚么样的鼓励，会获得甚么样的输出。
阻抗是电阻和电抗的统称，电阻和电抗最大的差别在于电阻限流（欧姆定律）的同时会耗损电能。而电抗只限流，不耗损电能（不做功）。电阻在直流电和交换电下都无限流感化，而电抗只在交换电情况中无限流感化。
现实工程利用中，一个电源输出中常常包罗差别频次的交换成份，有咱们想要的，也有咱们不想要的。而电感和电容的阻抗会跟着频次变更。恰是由于这个特色，电感和电容成了滤波电路中见义勇为的配角。
仍是以下电路，假定该电源包罗的频谱份量为0-1GHz。
假设咱们要为负载R2滤除掉高频的交换份量，咱们会发明串连电感或并联电容的体例都能够知足请求。

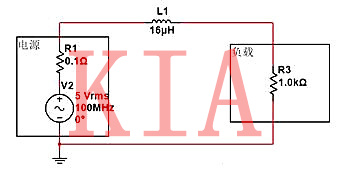

以下图，若在电源和负载上串连1颗16uH的电感，100MHz交换份量会衰减几多？按照电感的阻抗公式：ZL=2πfL=2*3.14*100MHz*16uH，能够求得ZL=10K。
按照串连分压公式，R3两头电压/输出=R3/（R3+ZL）=1K/11K=0.0909。以是电源幅值为5V时，R3两头幅值仅为5V*0.0909=0.45V。
100MHz时，用示波器别离量测滤波前和滤波后的波形对照以下，可见100MHz波形成果，现实量测为0.449V，和阐发成果分歧。

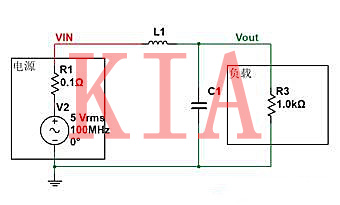

经由过程在电源和负载中间串连电感，在负载前端并联电容，就构成了低通滤波器电路。以下，假设C1=1uF，L1=22uH，求该滤波电路对100MHZ交换份量的衰减水平是几多？
此时，该电路是电容(C1)的阻抗Zc和R3并联后，再和电感（L1）阻抗ZL停止分压。能够列出阻抗方程（便是简略的串连分压公式）。
衰减幅度=Vout/Vin=（Zc//R3）/(ZL+（Zc//R3）),
此中Zc=1/2πfC，ZL=2πfL。已知R3=1KΩ，可得
Zc=0.0015Ω，Zc//R=0.00149Ω。
ZL=13816Ω，可求得衰减幅度=0.00149/（13816.00149）=0.000000178。
可见100MHz的交换份量几近没法经由过程22uH，1uF的低通滤波电路。同时咱们也看到，负载R3也会影响滤波器滤波成果。以是咱们偶然候会发明一样的滤波器电路，在这个电路上成果好，别的电路上成果差。
