PNP型三极管，是由2块P型半导体中间夹着1块N型半导体所构成的三极管，以是称为PNP型三极管。也能够描写成，电流从发射极E流入的三极管。
PNP型三极管发射极电位最高，集电极电位最低，UBE<0.三极管按布局分，可分为NPN型三极管和PNP型三极管。
下图PNP型三极管。
三极管导通时IE=（缩小倍数+1）*IB和ICB不干系，ICB=0 ICB>0时，能够三极管就有题目，以是三极管在一般任务时，不论是任务在缩小区仍是饱和区ICB=0
当UEB>0.7V（硅）（锗0.2V），RC/RB<缩小倍数时，三极管任务在饱和区，反之就任务在缩小区。
2个PN结的标的目的不分歧。
PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结别离做集电极和发射极；电路图里标示为箭头朝内的三极管。
NPN则相反
任务道理：
晶体三极管按资料分有两种：锗管和硅管。而每种又有NPN和PNP两种布局情势，但操纵最多的是硅NPN和PNP两种三极管，二者除电源极性差别外，其任务道理都是不异的，上面先容NPN硅管的电流缩小道理。
对NPN管，它是由2块N型半导体中间夹着一块P型半导体所构成，发射区与基区之间构成的PN结称为发射结，而集电区与基区构成的PN结称为集电结，三条引线别离称为发射极e、基极b和集电极c。
当b点电位高于e点电位零点几伏时，发射结处于正偏状况，而C点电位高于b点电位几伏时，集电结处于反偏状况，集电极电源Ec要高于基极电源Ebo。
在制作三极管时，成心识地使发射区的大都载流子浓度大于基区的，同时基区做得很薄，并且，要严酷节制杂质含量，如许，一旦接通电源后，因为发射结正偏，发射区的大都载流子（电子）基极区的大都载流子（空穴）很轻易地超出发射结相互向对方分散，但因前者的浓度基大于后者，以是经由过程发射结的电流根基上是电子流，这股电子流称为发射极电流Ie。
因为基区很薄，加上集电结的反偏，注入基区的电子大局部超出集电结进入集电区而构成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴停止复合，被复合掉的基区空穴由基极电源Eb从头补给，从而构成了基极电流Ibo.按照电流持续性道理得：Ie=Ib+Ic
这便是说，在基极补充一个很小的Ib，就能够在集电极上获得一个较大的Ic，这便是所谓电流缩小感化，Ic与Ib是保持必然的比例干系，即：
β1=Ic/Ib
式中：β1--称为直流缩小倍数，
集电极电流的变更量△Ic与基极电流的变更量△Ib之比为：
β= △Ic/△Ib
式中β--称为交换电流缩小倍数，因为低频时β1和β的数值相差不大，以是偶然为了便利起见，对二者不作严酷辨别，β值约为几十至一百多。
同理，PNP三极管则首要是构成空穴电流，其他道理根基附近。
三极管是一种电流缩小器件，但在现实操纵中常常操纵三极管的电流缩小感化，经由过程电阻改变为电压缩小感化。
pnp型的三极管操纵体例

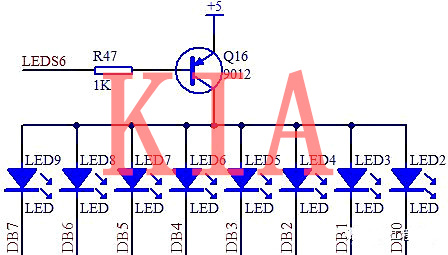

三极管在数字电路和摹拟电路中都有大量的操纵，图 3-5 的 LED 电路中的 Q16便是一个 PNP 型的三极管。
图 3-5 LED 电路

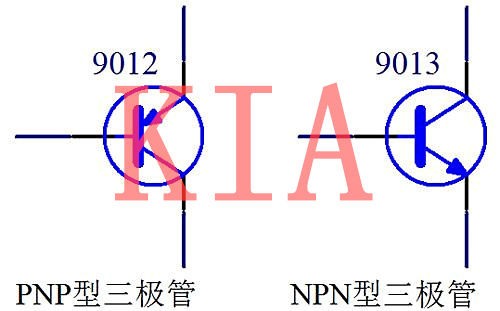

三极管的开端熟悉三极管是一种很经常利用的节制和驱动器件，经常利用的三极管按照资料分有硅管和锗管两种，道理不异，压降略有差别，硅管用的较遍及，而锗管操纵较少，本文用硅管的参数来停止讲授。三极管有 2 品种型，别离是 PNP 型和 NPN 型。先来熟悉一下，如图 3-6。
图 3-6 三极管表示图
三极管一共有 3 个极，从图 3-6 来看，横向左边的引脚叫做基极（base），中间有一个箭头，一头毗连基极，别的一头毗连的是发射极 e（emitter），那剩下的一个引脚便是集电极 c（collector）了。
三极管的道理三极管有停止、缩小、饱和三种任务状况。缩小状况首要操纵于摹拟电路中。而数字电路首要操纵的是三极管的开关特征，只用到了停止与饱和两种状况，只来讲授这两种用法。
三极管的范例和用法总结一句口诀：箭头朝内 PNP，导通电压顺箭头过，电压导通，电流节制。上面来剖析一下。图 3-6，三极管有 2 品种型，箭头朝内便是PNP，那箭头朝外的天然便是 NPN 了，在现实操纵中，要按照现实电路的需要来挑选究竟用哪品种型。
三极管的用法特色，关头点在于 b 极（基极）和 e 级（发射极）之间的电压环境，对PNP 而言，e 极电压只需高于 b 级 0.7V 以上，这个三极管 e 级和 c 级之间就能够顺遂导通。
也便是说，节制端在 b 和 e 之间，被节制端是 e 和 c 之间。同理，NPN 型三极管的导通电压是 b 极比 e 极高 0.7V，总之是箭头的始端比结尾高 0.7V 就能够导通三极管的 e 极和 c 极。这便是对“导通电压顺箭头过，电压导通”的诠释。
