场效应管漏极和与源极的实质区分-KIA MOS管

信息来历:本站 日期:2021-03-24

分享到:

场效应管漏极和与源极的实质区分-KIA MOS管


场效应管漏极特征

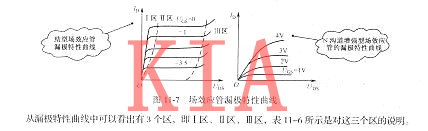

图11-7所示是场效应管漏极12-21C/W1D-AR1S2/2C特征曲线,它与晶体三极管的输入特征曲线近似。电压UcJ。必然时,漏极电流五会随漏、源极之间电压Us变更而转变,这一特征称为漏极特征。图中,横坐标表现漏、源极之间电压。纵坐标表现泄电流五。


场效应管漏极特征曲线是一个曲线族,在电压U。值差别时,有差别的漏极特征曲线(在晶体三极管输入特征曲线中转变,取得一条输入特征曲线)。从这一点上也能够看出,场效应管是一个电压节制器件。


从漏极特陛曲线中能够看出有3个区,即I区、Ⅱ区、Ⅲ区,表11-6所示是对这三个区的申明。


场效应管漏极


场效应管漏极


场效应管栅极偏置特征讲解

场效应管同三极管一样,用于缩小旌旗灯号时要赐与它恰当的偏置电压,即给栅极一个直流偏置电压。这一电压是加到栅极与源极之间的。


对结型场效应管而言,栅极与源极之间应加反向偏置电压。


对绝缘栅场效应管而言,视是加强型仍是耗尽型而有所差别:对加强型管而言,栅极与源极之间应接纳正向偏置;对耗尽型管而言,栅极与源极之间可加正向、零、反向偏置。


场效应管源极和漏极的实质区分是甚么?

一、二者的布局道理差别:

1、源极的布局道理:普通的晶体管是由两种极性的载流子,即大都载流子和反极性的大都载流子到场导电,是以称为双极型晶体管,而FET仅是由大都载流子到场导电,它与双极型相反,也称为单极型晶体管。

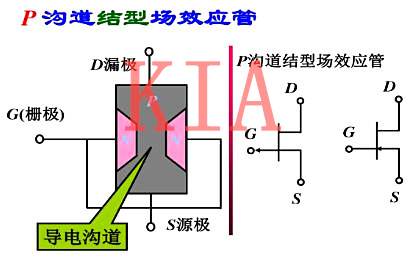

若是在一块P型半导体的双方各分散一个高杂质浓度的N+区,就能够制成一个P沟道的结型场效应管。上图给出了这类管子的布局表示图和它在电路中的代表标记。由结型场效应管代表标记中栅极上的箭头标的目的,能够确认沟道的范例。


场效应管漏极


2、漏极的布局道理:在两个高搀杂的P区中间,夹着一层低搀杂的N区(N区普通做得很薄),组成了两个PN结。在N区的两头各做一个欧姆打仗电极,在两个P区上也做上欧姆电极,并把这两P区连起来,就组成了一个场效应管。


二、二者的特色差别:

1、源极的特色:属于电压节制型半导体器件,具备输入电阻高(108~109Ω)、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处。


2、漏极的特色:能够将多个开漏输入的Pin,毗连到一条线上。经由过程一只上拉电阻,在不增添任何器件的环境下,组成“与逻辑”干系。这也是I2C,SMBus等总线判定总线占用状况的道理。操纵外部电路的驱动才能,削减IC外部的驱动,?或驱动比芯片电源电压高的负载。


三、二者的感化差别:

1、源极的感化:共射极缩小电路近似,共源极缩小电路具备必然的电压缩小才能,且输入电压与输入电压反相,故被称为反相电压缩小器;共源极缩小电路的输入电阻很高,输入电阻首要由漏极电阻Rd决议。合用于作多级缩小电路的输入级或中间级。


2、漏极的感化:因为漏级开路,以是后级电路必须接一上拉电阻,上拉电阻的电源电压就能够决议输入电平。如许就能够停止肆意电平的转换了。
