场效应功放｜场效应功放电路图
场效应管具备输入阻抗高、频次特征好、牢固性好(无二次击穿气象)
、低噪声、低失真等特点，已被普遍地利用在声响电路中，用VMOS功率场效应管束成的功放，音色斑斓，音色比双极型晶体管功放暖，与电子管功放近似，失真小且制作简略，因此很受声响喜好者的喜好。能具备低廉甜头的高品德功放更是很多发热友的欲望，由于自个动手制作功放 既可以或许进修手艺，又可以或许根据自个的喜好制出适合自个档次的功放，实为一种兴趣和享受。上面先容一款精练易制的场效应管功放。

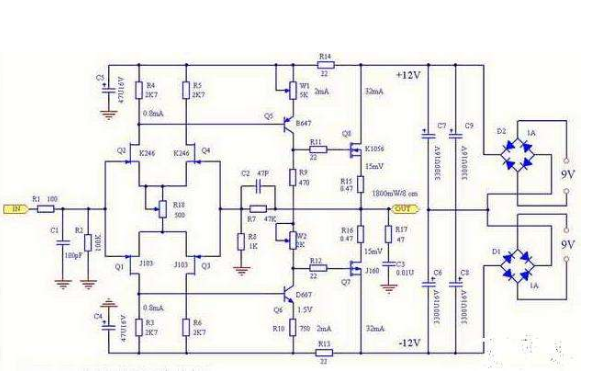

低廉甜头的场效应功放电路图
场效应管具备输入阻抗高、频次特征好、牢固性好(无二次击穿气象)
、低噪声、低失真等特点，已被普遍地利用在声响电路中，用VMOS功率场效应管束成的功放，音色斑斓，音色比双极型晶体管功放暖，与电子管功放近似，失真小且制作简略，因此很受声响喜好者的喜好。能具备低廉甜头的高品德功放更是很多发热友的欲望，由于自个动手制作功放 既可以或许进修手艺，又可以或许根据自个的喜好制出适合自个档次的功放，实为一种兴趣和享受。上面先容一款精练易制的场效应管功放。 如图所示(图中只画出一个声道)。为减小失真，输入级选用差动缩小电路。V1用对管2SC1583，牢固性和对称性好；V2接成恒流源，为本级供应牢固的静态功课 电流，选用恒流源作差动缩小器的射极电阻，可前进差动缩小器的共模按捺比和静态范围，而后进一步改良失真。c1为输入耦合电容，R1、c2组成低通滤波器，阻止前级的超音频烦扰旌旗灯号窜入功放；R2抉择了功放的输入阻抗。合体例，是从资本上思虑的。若全用处效应管，结果很是好。 各管的射(阴)极都加有本级电流负反应电阻，起牢固静态功课点的结果。有益于改良失真。零件负反应则由R18、R19、C6、C7组成，总增益约为26．8dB。C7是隔直电容，使前后级组成直流全负反应，保障输入中点静态零电位。 c3、c6是为了按捺高频自激振荡而设置。缩小器的电压增益大局部由V3获得，而c3可产生高频负反应，降落缩小器的高频增益，破坏高频自激的升沉前提。但c3又使高频相位 越发滞后，以是在反应回路中参与C6，停止相位超前弥补，破坏高频自激的相位前提。 C5、R17组成相移校订电路，使负载近于纯电阻。防止高频自激。由于扬声器阻抗中的电感分量在高频时较着增添，使缩小器的负载呈电感性，致使输电流滞后于输m电 压。若缩小器的高频增益较高，还简略产生高频自激振荡。
R13、R14串接在栅极是防止VMOS管产生高频自激。由于栅极的高阻抗，加上接线及散布电容、电感和栅极散布电容的影响，VMOS管在功课中可会显现高频自激振荡。处理V3为第二级电压缩小管，V5接成恒流源，为本级供应稳的静态功课电流和高的负载阻抗，由于V5的存在，v3的压增益大为前进，这么，就不必用自举电路。 V4、VR和R9接在V3、V5集电极之间组成Vbe扩大电，调度VR可转变末级大功率管的静态功课电流。V4还起度弥补结果，当功率管的温度增添时，V4的发射结压降小，以是V4的集电极一发射极电压也降落，而后降落了功管的静态电流，结果与二极管近似，但比二极管更灵，装置时应与功率管一路装在散热器上，电气上要绝。 V6一V9等组成输入级，选用双极型晶体管与场效应管混的方法是参与阻尼电阻，即在栅极串接一只电阻(凡是不超出1kQ)。
