体效应
咱们都以为MOS管的衬底和源极相连，即VBS=0。但在良多环境下，源极和衬底的电位并不不异。
对NMOS管而言，衬底凡是接电路的最低电位（GND），有VBS《0；
对PMOS管而言，衬底凡是接电路的最高电位（VDD），有VBS》0。
这时候，MOS管的阈值电压将随其源极和衬底之间电位的差别而产生变更，这一效应称为“体效应”，又称为“背栅效应”。
从对MOS督任务道理的阐发中咱们晓得，跟着VGS的回升，衬底外部的电子向衬底外表活动，并在衬底外表产生了耗尽层。当VGS回升到必然的电压——阈值电压时，栅极下的衬底外表产生反型，NMOS管在源漏之间起头导电。
阈值电压的巨细和耗尽层的电荷量有关，耗尽层的电荷量越多，NMOS管的开启就越坚苦，阈值电压就越高。
当VBS》0时，栅极和衬底之间的电位差加大，耗尽层的厚度也变大，耗尽层内的电荷量增添，以是形成阈值电压变大。在斟酌体效应后，阈值电压Vth为：
此中Vth0为VBS=0时的阈值电压，r是体效应系数，VSB是源衬电势差。
体效应凡是是咱们不但愿有的。由于阈值电压的变更常常会使摹拟电路的设想庞杂化。
在对MOS督任务道理的阐发中，咱们晓得，当栅和漏之间的电压差增大时，现实的反型沟道逐步减小。也便是说在式中，L‘现实上是VDS的函数。这一效应称为“沟道长度调制”在饱和区，咱们能够获得：

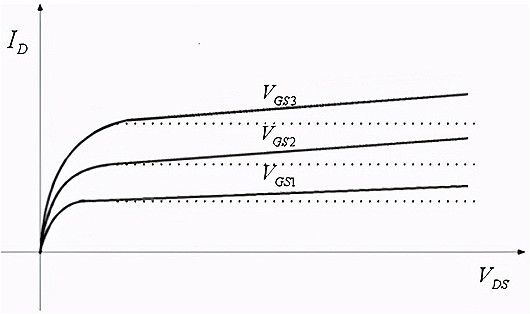

如图所示，这类景象使得ID/VDS特征曲线在饱和区显现非零斜率，因此使得源和漏之间的电流源非抱负。
须要注重的是，只当器件任务在饱和区时，须要斟酌沟道长度调制效应。在三极管区，不存在沟道长度调制效应。
在阐发MOSFET时，咱们一向假定：当VGS降落到低于VTH时器件会俄然关断。现实上，当VGS约即是VTH时，一个“弱”的反型层依然存在。乃至当VGS《VTH时，ID也并非是无穷小，而是与VGS显现指数干系。
这类效应称为“亚阈值导电”。当VDS大于100mV摆布时，这一效应能够用公式表现为：
式中，I0反比于W/L，VT=kT/q。咱们称器件任务在弱反型区，当VGS》VTH时，器件任务在强反型区。亚阈值导电会致使大的功率耗损，形成不用要的功率耗损。
