场效应管桥式整流电源分享-KIA MOS管
信息来历：本站 日期：2021-03-19
通俗6V低电压桥式整流电源，在整流二极管内阻上的电压降常常占去了输出电压的25％，即有1.5V的电压降消耗。
接纳肖特基疾速二极管固然能够削减50％的消耗，但依然不能到达零功耗的抱负状况。
场效应管桥式整流器是用四个MOS场效应管代替整流二极管组成的全波整流电路，以其导通时的低内阻特征，有用地进步了低电压整流电路的效力。

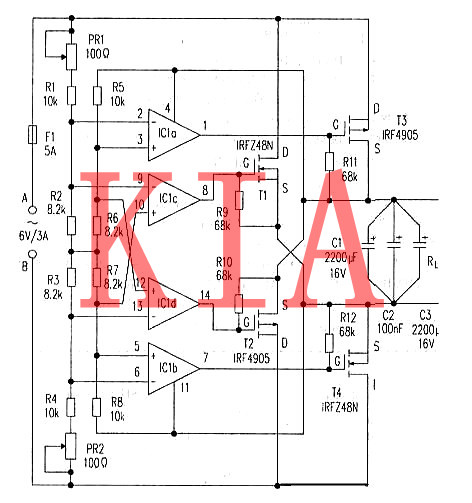

电路中由IC(TL084)组成四个比拟器，别离驱动场效应管T1～T4。PR1、R1～R4、PR2是交换输出分压取样电路。R5～R8为直流输出分压取样电路。
当交换正半周输出电压幅值高于整流电源输出电压时，IC1a、IC1b的反相端电压高于同相端电压，因而这两个比拟器翻转，别离驱动T3、T4导通，电流由电源的A端经由过程T3、负载RL、T4前往至B端，实现交换正半周的整流过程。
在交换输出负半周时，IC1a、IC1b翻转，T3、T4停止，同时，IC1c、IC1b翻转，别离驱动T1、T2导通,进入交换电负半周整流。
因为场效应管具备刹时二极管单向导电特征，在接通整流电源时，此中的一对场效应管起首导通，向IC供给启动电压。
R2、R3、R6、R7分压电阻，在整流电源电压为6V、9V或12V时，别离取值为8.2kΩ、15kΩ或22kΩ；
为了防止因电阻阻值的偏差，致使场效应督任务状况的差别，引发额定功耗，选用电阻元件的精度应在1％～0.1％之间。
所选用的P沟道场效应管IRF4905的任务参数为：Umax=55V、Imax=75A、导通电阻为22mΩ；N沟道场效应管IRFZ48N的任务参数为：Umax=55V、Imax=64A、导通电阻为35mΩ。
