三极管与MOS管

MOS管和三极管是电子电路的根本，也是集成电路的根本。为了更轻易懂得它们的任务道理，这里用抽象图示一下它们的道理和特色。

一、MOS管

MOS管是电压节制型器件，栅极（G）的电压节制源极（S）和漏极（D）之间的电流。上面以NMOS为例图示以下。

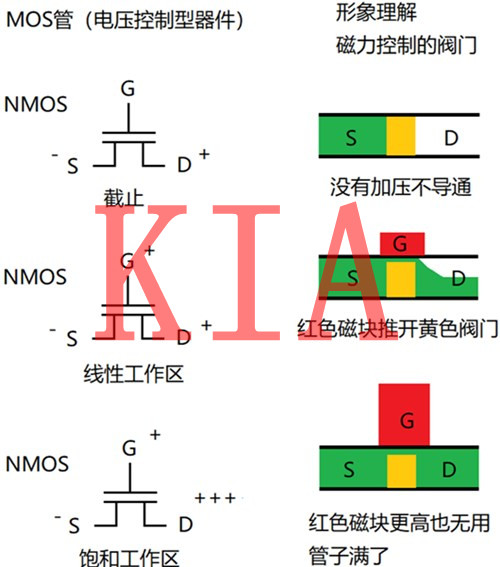

NMOS管的道理图示

它们仿佛是一个受外界磁力节制的开关，当里面有白色磁体时，仿佛栅极（G）加压，外部的黄色阀门就开启，绿色的电子仿佛水流一样就会从源极（S）流到漏极（D）。

刚起头水流跟着阀门的开启增大而增大，这便是线性任务区。当阀门开到必然水平，水流不会再增大了，因为管子满了。这便是饱和区任务状况。

二、三极管

三极管是电流节制型器件，基极（B）的电流节制发射极（E）和集电极（C）之间的电流。上面以NPN管为例图示以下。

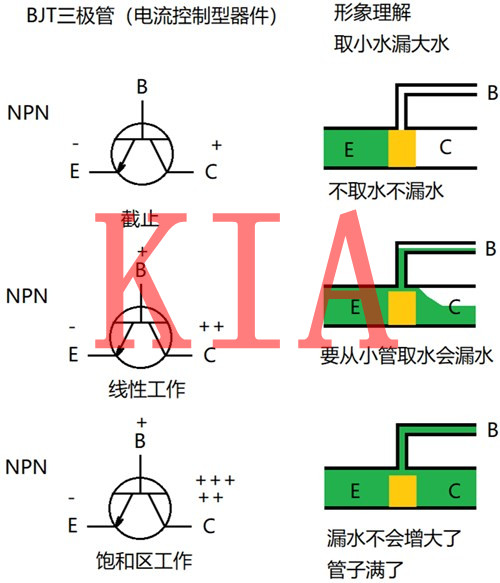

NPN管的道理图示

三极管仿佛是一个为了取小水而遗漏洪流的例子。如上图所示，当不打水时，阀门封闭了巨细管道，都不电流。当经由过程小管道开启阀门取一点水的时辰，水就会漫过阀门空地流到大管道别的一端。

当阀门开的越大，遗漏的水就越多，仿佛小水流能够节制大漏水一样，这便是线性任务区。若是阀门开大到必然水平，管子满了，那末再开大阀门也不会增添水流了，这便是饱和任务区。

MOS管和三极管的特色有点类似：它们都能够做开关（饱和区），也都能够做缩小器（线性区）利用。

可是MOS管因为栅极与源漏之间是离隔的，不像三极管那样间接联通，以是利用起来，各电极之间旌旗灯号更清洁更轻易节制。以是MOS管已是集成电路的主力了。

三极管与MOS管作为开关管时若何挑选？

三极管和MOS管都是很经常利用的电子元器件，二者都能够作为电子开关管利用，并且良多场所二者都是能够交换利用的。

三极管和MOS管作为开关管时，有良多类似的地方，也有差别的地方，那末在电路设想时，二者之间该若何挑选呢？

三极管有NPN型和PNP型，同理MOS管也有N沟道和P沟道的，三极管的三个引脚别离是基极B、集电极C和发射极E，而MOS管的三个引脚别离是栅极G、漏极D和源极S。下图为三极管和MOS管节制道理。

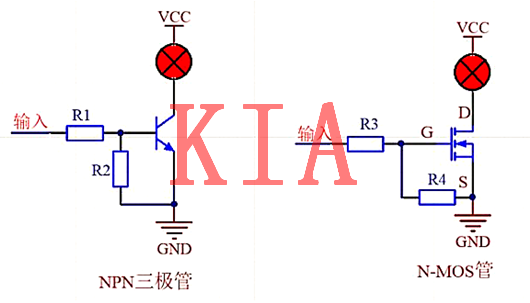

NPN三极管与N-MOS管当开关管道理

（1）节制体例差别，三极管是电流型节制元器件，而MOS管是电压节制元器件，三极管导通所需的节制真个输出电压请求较低，普通0.4V~0.6V以上就能够完成三极管导通，只要转变基极限流电阻便可转变基极电流。

而MOS管为电压节制，导通所需电压普通4V~10V摆布，且到达饱和时所需电压普通6V~10V摆布。

在节制电压较低的场所普通利用三极管作为开关管，也能够先利用三极管作为缓冲节制MOS管，比方单片机、DSP、powerPC等处置器I/O口电压较低，只要3.3V或2.5V，普通不会间接节制MOS管，电压较低MOS管没法导通或内阻很大内讧大而达不到现实结果，这类环境下普通利用三极管节制。

（2）输出阻抗差别，三极管的输出阻抗小，MOS管的输出阻抗大；结电容不一样，三极管的结电容要比MOS管大，举措响应上MOS管要比三极管快一些；

稳定性方面MOS管更优，三极管的少子到场导电，比拟轻易遭到温度的影响，噪声较高，而MOS管是多子导电，噪声小，热稳定性好。

（3）MOS管内阻很小，大一点的几十mΩ，小的只要几mΩ，比方4mΩ、2mΩ等，而三极管的导通压降几近稳定，普通为0.3V~0.6V摆布，以是普通在小电流场所比拟喜好利用MOS管，内阻小压下降；

可是大电流场所普通利用三极管，比方几百A，或上千A乃至几千A的电流时，利用三极管其导通压降只要0.3V~0.6V摆布，而利用MOS管即便内阻很小，可是电流很大，压降依然很大；

比方内阻2mΩ，电流1000A，那末压降高达2V，功耗很大，高达2000W，利用三极管功耗只要300W~600W摆布，电流越大其差别越较着，以是在汽车、高铁等几千安培的大电流场所，都是接纳三极管作为开关管的。
