场效应管型号辨认

场效应管观点:

场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管.由大都载流子到场导电,也称为单极型晶体管.它属于电压节制型半导体器件.

场效应管-特色:

具备输出电阻高(108～109Ω)、噪声小、功耗低、静态范围大、易于集成、不二次击穿景象、宁静任务地区宽等长处,现已成为双极型晶体管和功率晶体管的壮大合作者.

感化:

场效应管可操纵于缩小.因为场效应管缩小器的输出阻抗很高,是以耦合电容能够容量较小,不用操纵电解电容器.场效应管能够用作电子开关. 场效应管很高的输出阻抗很是合适作阻抗变更.经常操纵于多级缩小器的输出级作阻抗变更.场效应管能够用作可变电阻.场效应管能够便利地用作恒流源.

场效应管的分类:

场效应管分结型、绝缘栅型(MOS)两大类

按沟道资料:结型和绝缘栅型各分N沟道和P沟道两种.

按导电体例:耗尽型与加强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有加强型的。

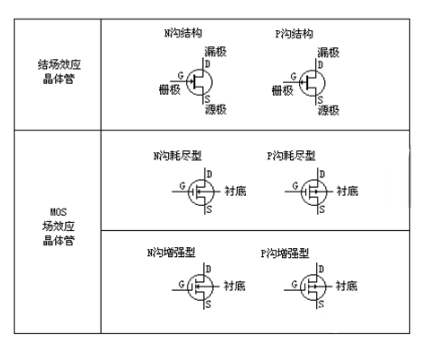

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和加强型;P沟耗尽型和加强型四大类.见下图 :

场效应管的首要参数：

Up — 夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚停止时的栅极电压

Idss — 饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流.

Ut — 开启电压.是指加强型绝缘栅场效管中,使漏源间刚导通时的栅极电压.

 gM — 跨导.是表现栅源电压UGS — 对漏极电流ID的节制才能,即漏极电流ID变更量与栅源电压UGS变更量的比值.gM 是权衡场效应管缩小才能的主要参数.

IDSM — 最大漏源电流.是一项极限参数,是指场效应管普通任务时,漏源间所许可经由过程的最大电流.场效应管的任务电流不应跨越IDSM

结型场效应管的管脚辨认

BVDS — 漏源击穿电压.是指栅源电压UGS必然时,场效应管普通任务所能蒙受的最大漏源电压.这是一项极限参数,加在场效应管上的任务电压必须小于BVDS.

PDSM — 最大耗散功率,也是一项极限参数,是指场效应管机能稳定坏时所许可的最大漏源耗散功率.操纵时,场效应管现实功耗应小于PDSM并留有必然余量.

鉴定栅极G:将万用表拨至R×1k档,用万用表的负极肆意接一电极,别的一只表笔顺次去打仗其他的两个极,测其电阻.若两次测得的电阻值类似相称,则负表笔所打仗的为栅极,别的两电极为漏极和源极.漏极和源极交换,若两次测出的电阻都很大,则为N沟道;若两次测得的阻值都很小,则为P沟道.

鉴定源极S、漏极D:

在源-漏之间有一个PN结,是以按照PN结正、反向电阻存在差别,可辨认S极与D极.用交换表笔法测两次电阻,此中电阻值较低(普通为几千欧至十几千欧)的一次为正向电阻,此时黑表笔的是S极,红表笔接D极.

常效应管与晶体三极管的比拟

场效应管是电压节制元件,而晶体管是电流节制元件.在只许可从旌旗灯号源取较少电流的环境下,应选用处效应管;而在旌旗灯号电压较低,又许可从旌旗灯号源取较多电流的前提下,应选用晶体管.

场效应管是操纵大都载流子导电,以是称之为单极型器件,而晶体管是即有大都载流子,也操纵多数载流子导电,被称之为双极型器件.

有些场效应管的源极和漏极能够交换操纵,栅压也可正可负,矫捷性比晶体管好.

场效应管能在很小电流和很低电压的前提下任务,并且它的制作工艺能够很便利地把良多场效应管集成在一块硅片上,是以场效应管在大范围集成电路中获得了普遍的操纵.
