由NMOS和PMOS两种管子构成电路可称为互补MOS电路，即CMOS电路。
CMOS集成电路接纳场效应管，且都是互补布局，任务时两个串连的场效应管老是处于一个管导通，另外一个管停止的状况，电路静态功耗现实上为零。现实上，由于存在泄电流，CMOS电路另有微量静态功耗。

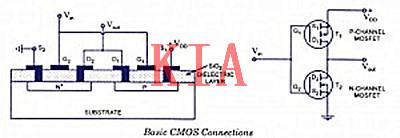

互补金属氧化物半导体器件是此中P沟道和N沟道加强MOSFET以推挽式安排毗连的芯片。CMOS的根基毗连如图所示。
N沟道和P沟道CMOS毗连
上图显现了各类CMOS毗连，特别是N沟道和P沟道CMOS毗连。
在该电路中，两个MOSFET（P沟道MOSFET和N沟道MOSFET）串连毗连，使P沟道器件的源极毗连到正电源+VDD，并毗连N沟道器件的源极到空中。
两个器件的栅极作为大众输入毗连，两个器件的漏极度子作为大众输入毗连在一路。
当输入坚持在0伏特的低电日常平凡，MOSFET T1的栅极绝对源极S处于负电位。是以，MOSFET T1将导通，其电阻RON= 1千欧姆，而栅极MOSFET T2绝对其源极其0伏。
以是T2将封闭，其电阻RSoff = 10 ^ 10欧姆。这两个电阻都像一个分压器，其输入约为+VDD伏
在其余环境下，当输入坚持在+VDD伏特的高电日常平凡，则MOSFET T1的栅极绝对源极处于零电位，是以T1 将关断，其电阻R0FF= 10 ^ 10欧姆 MOSFET T2的栅极绝对其源极处于正电位，是以MOSFET T2 将导 通，其电阻RON = 1 Kilo Ohm。在这类环境下，输入约为0伏。
CMOS波形
上图显现了CMOS督任务道理 - 输入波形。
除从+VDD到零电压或从零回升到+VDD的短时候外，P沟道MOSFET（或PMOST）和N沟道MOSFET（或NMOS）的串连组合封闭一个晶体管而后从电源中抽出电流。
是以，CMOS电路与输入或高或低操纵 而画图不从供电除在长久的时候，而与高和低输入电平之间的切换，当两个晶体管为ON为一个被接通其余是关断。
现实上，CMOS电路的功耗在直流前提下为零，跟着施加的旌旗灯号频次增添而增添，由于电路更频仍地切换。
CMOS器件首要用于数字电路，任务时供给0 V或+VDD（+ 5 V）输入，同时从电源获得很是少的功率。大大都低功耗IC（集成电路）利用CMOS内置晶体管。图中所示的曲线给出了输入和输入电压之间的干系。
