MOS管预夹断：对N沟道加强型MOSFET而言，只需UGS>UGS(th)，就会呈现反型层，也便是在S、D两个高浓度搀杂区之间呈现N区，N沟道由此得名。
而后在UDS之间加了电压，D是毗连电源正极，按照电子带负电的特征，既然D是正极，在电场力感化下，反型层中的电子就会被吸收到电源正极D，越接近S，电场能量越小，吸收力越弱，这就致使了反型层在D端比拟窄，而在S端比较宽的环境；

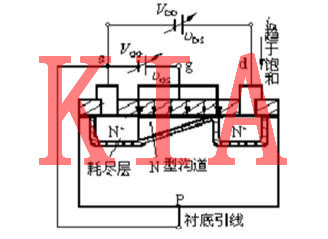

若是UDS延续增大，电场越强，吸收电子才能越强，反型层接近D真个自在电子最终被全数吸收到D区，如许在接近D真个处所就呈现了载流子浓度极低的环境，也便是夹断区出现了。
MOS管就像一个开关，栅极(Gate)决议源极(Souce)到漏极(Drain)的沟道(Channel)是开仍是关。

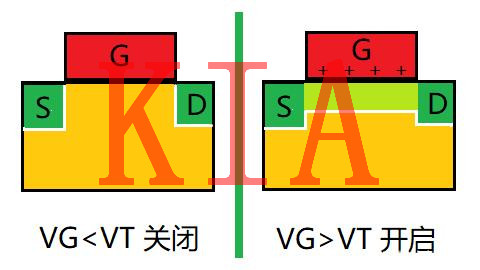

以NMOS为例，图中绿色代表（N型）富电子地区，黄色代表（P型）富空穴地区。P型和N型交壤处会有一层耗尽层分开（也叫空间电荷区，如图中红色分界所示）。
VT 是开关的阈值，跨越阈值就开，低于阈值就关。栅电压越大，下方吸收的电子越多，构成的沟道就越深。栅与沟道之间有氧化层断绝。在源漏不电压时沟道宽窄是一样的。

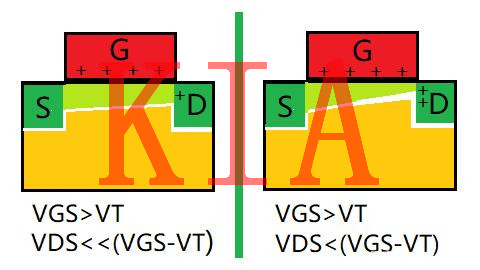

漏极电压下降，栅极接近漏极的相对电压就小，是以沟道受其影响宽窄差别。由于电流是延续的，以是窄的处所电流密度大，以下图所示。这是源泄电流 IDS 是随其电压 VDS增大而线性增大的线性区。
要注重的是，这时候辰辰候栅极电压相对值并不下降，接近漏极沟道变窄的缘由，是栅极的影响力部分被漏极对消了。一局部本来能够栅吸收构成沟道的电子，就被漏极正电压拉曩昔了。
当漏极电压延续下降，若是跨越栅电压，构成沟道右侧不知足守旧前提而夹断。之以是呈现夹断点，是由于在这个点，栅极对电子的吸收力被漏极代替。这时候辰辰候候 MOS 管进入饱和区，电流很难延续随电压增大。
既然这时候辰辰候候沟道夹断了，不是应当停止了吗？为甚么还会延续有电流？
缘由是固然实际上沟道已夹断，但这个夹断点很软弱。为甚么说它软弱？

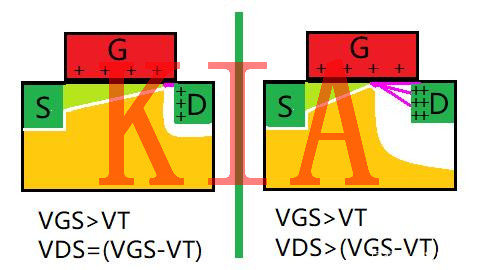

由于夹断点前面支撑它的不是本来P型地区，而是电压下降更吸收电子的漏极及其空间电荷区。是以电子突入空间电荷区，就相称于几近不反对的准自在电子疾速被漏极搜集。如图所示。
能够设想，跟着接近漏极的沟道愈来愈细，良多高速的电子冲过去，一局部挤过夹断点进入空间电荷区，而后被漏极正电场高速搜集（构成表示图中紫色电流）。

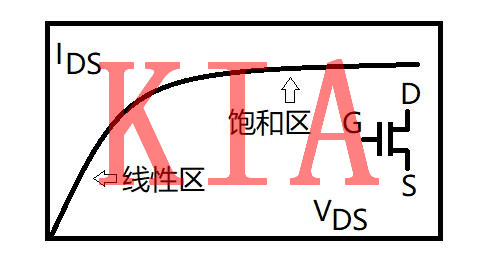

漏极电压越高，夹断点越撤退退却，构成电子越难穿梭，是以饱和区电流不再随电压增大而线性增大，究竟结果不是一切电子都能冲过夹断点。源泄电流电压曲线下图所示。
固然，若是漏极的电压延续回升，它的空间电荷区延续扩大达到源极，那末源极的电子就会不受沟道和栅压的节制，间接颠末空间电荷区高速达到漏极，这便是源漏间接穿通了，这时候辰辰候MOS管也就间接破坏了。
