TTL与CMOS电路

今朝操纵最广泛的数字电路是TTL电路和CMOS电路。

TTL—Transistor-TransistorLogic三极管－三极管逻辑

MOS—Metal-OxideSemiconductor金属氧化物半导体晶体管

CMOS—ComplementaryMetal-OxideSemiconductor互补型金属氧化物半导体晶体管

1、TTL电路

TTL电路以双极型晶体管（三极管）为开关元件，以是又称双极型集成电路。双极型数字集成电路是操纵电子和空穴两种差别极性的载流子停止电传导的器件。

它具备速率高（开关速率快）、驱动才能强等利益，但其功耗较大，集成度相对较低。按照操纵范畴的差别，它分为54系列和74系列，前者为军品，通俗产业装备和花费类电子产物多用后者。

74系列数字集成电路是国际上通用的规范电路。其种类分为六大类：74（规范）、74S（肖特基）、74LS××（低功耗肖特基）、74AS××（进步前辈肖特基）、74ALS××（进步前辈低功耗肖特基）、74F××（高速）、其逻辑功效完整不异。

2、CMOS电路

CMOS电路是由绝缘场效应晶体管组成，由于只要一种载流子，因此是一种单极型晶体管集成电路。

它的首要利益是输入阻抗高、功耗低、抗搅扰才能强且合适大规模集成。

出格是其主导产物CMOS集成电路有着出格的利益，如静态功耗几近为零，输入逻辑电平可为VDD或VSS，回升和降落时候处于同数目级等，因此CMOS集成电路产物已成为集成电路的支流之一。

其种类包含4000系列的CMOS电路和74系列的高速CMOS电路。此中74系列的高速CMOS电路又分为三大类：HC为CMOS任务电平；HCT为TTL任务电平（它可与74LS系列交换操纵）；HCU合用于无缓冲级的CMOS电路。

74系列高速CMOS电路的逻辑功效和引脚摆列与响应的74LS系列的种类不异，任务速率也相称高，功耗大为降落。

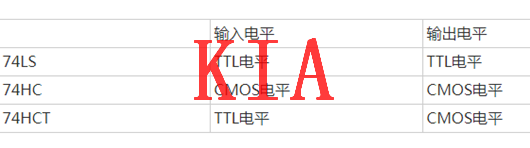

74系列能够说是咱们日常平凡打仗的最多的芯片，74系列平分为良多种，而咱们日常平凡用得最多的应当因此下几种：74LS，74HC，74HCT这三种。

别的，跟着推出BiCMOS集成电路，它综合了双极和MOS集成电路的利益，通俗双极型门电路的利益正在逐步消逝，一些曾占主导位置的TTL系列产物正在逐步加入市场。

CMOS门电路不时改良工艺，正朝着高速、低耗、大驱动才能、低电源电压的标的目的成长。

BiCMOS集成电路的输入门电路接纳CMOS工艺，其输入端接纳双极型推拉式输入体例，既具备CMOS的上风，又具备双极型的利益，已成为集成门电路的新宠。

3、CMOS集成电路的机能及特色

功耗低

CMOS集成电路接纳场效应管，且都是互补布局，任务时两个串连的场效应管老是处于一个管导通另外一个管停止的状况，电路静态功耗现实上为零。

现实上，由于存在泄电流，CMOS电路另有微量静态功耗。单个门电路的功耗典范值仅为20mW，静态功耗（在1MHz任务频次时）也仅为几mW。

任务电压规模宽

CMOS集成电路供电简略，供电电源体积小，根基上不需稳压。国产CC4000系列的集成电路，可在3~18V电压下普通任务。

逻辑摆幅大

CMOS集成电路的逻辑高电平"1"、逻辑低电平"0"别离靠近于电源高电位VDD及电源低电位VSS。当VDD=15V，VSS=0V时，输入逻辑摆幅类似15V。因此，CMOS集成电路的电压操纵系数在各类集成电路中指标是较高的。

抗搅扰才能强

CMOS集成电路的电压噪声容限的典范值为电源电压的45%，保障值为电源电压的30%。跟着电源电压的增添，噪声容限电压的相对值将成比例增添。对VDD=15V的供电电压（当VSS=0V时），电路将有7V摆布的噪声容限。

输入阻抗高

CMOS集成电路的输入端通俗都是由掩护二极管和串连电阻组成的掩护收集，故比通俗场效应管的输入电阻稍小，但在普通任务电压规模内，这些掩护二极管均处于反向偏置状况，直流输入阻抗取决于这些二极管的泄漏电流，凡是环境下，等效输入阻抗高达103~1011?，因此CMOS集成电路几近不耗损驱动电路的功率。

温度不变机能好

由于CMOS集成电路的功耗很低，外部发烧量少，并且，CMOS电路线路布局和电气参数都具备对称性，在温度环境产生变更时，某些参数能起到主动弥补感化，因此CMOS集成电路的温度特征很是好。

通俗陶瓷金属封装的电路，任务温度为-55~+125℃；塑料封装的电路任务温度规模为-45~+85℃。

扇出才能强

扇出才能是用电路输入端所能动员的输入端数来表现的。由于CMOS集成电路的输入阻抗极高，因此电路的输入才能受输入电容的限定，可是，当CMOS集成电路用来驱动同范例，如不斟酌速率，通俗能够驱动50个以上的输入端。

抗辐射才能强

CMOS集成电路中的根基器件是MOS晶体管，属于大都载流子导电器件。各类射线、辐射对其导电机能的影响都无限，因此出格合用于建造航天及核实验装备。

可控性好

CMOS集成电路输入波形的回升和降落时候能够节制，其输入的回升和降落时候的典范值为电路传输提早时候的125%~140%。

接口便利

由于CMOS集成电路的输入阻抗高和输入摆幅大，以是易于被其余电路所驱动，也轻易驱动其余范例的电路或器件。

Q：为甚么BJT比CMOS速率要快?

首如果受迁徙率的影响。

以NPN管和NMOS为例，BJT中的迁徙率是体迁徙率，约莫为1350cm2/vs。NMOS中是半导体外表迁徙率，约莫在400-600cm2/vs。

以是BJT的跨导要高于MOS的，速率快于MOS。这也是NPN（NMOS）比PNP（PMOS）快的缘由。

NPN比PNP快也是由于载流子迁徙率差别，NPN中的基区少子是电子，迁徙率大（1350摆布）；PNP的基区少子是空穴（480摆布）。

以是一样的布局和尺寸的管子，NPN比PNP快。以是在双极工艺中，因此作NPN管为主，PNP都是在兼容的根本上做出来的。

MOS工艺都因此N阱PSUB工艺为主，这类工艺可做寄生的PNP管，要做NPN管就如果P阱NSUB工艺。

BJT是之以是叫bipolar，是由于基区中既存在空穴又存在电子，是两种载流子到场导电的；而MOS器件的反形层中只要一种载流子到场导电。

但并不是由于两种载流子导电总的迁徙率就大了。并且环境能够恰好相反。由于载流子的迁徙率是与温度和搀杂浓度有关的。半导体的搀杂浓度越高，迁徙率越小。而在BJT中，少子的迁徙率起首要感化。

NPN管比PNP管快的缘由是NPN的基子少子是电子，PNP的是空穴，电子的迁徙率比空穴大。NMOS比PMOS快也是这个缘由。

而NPN比NMOS快的缘由是NPN是体器件，其载流子的迁徙率是半导体内的迁徙率；NMOS是外表器件，其载流子的迁徙率是外表迁徙率（由于反形层是在栅氧下的外表构成的）。而半导体的体迁徙率大于外表迁徙率。
