三极管在单片机中的感化

三极管在数字电路里的开关特征，最罕见的利用有2个：一个是节制利用，一个是驱动利用。所谓的节制便是如图3-7里边先容的，咱们能够经由过程单片机节制三极管的基极来间接节制后边的小灯的亮灭，用法大师根基熟习了。

另有一个节制便是停止差别电压之间的转换节制，比方我们的单片机是5V体系，它此刻要跟一个12V的体系对接，若是IO间接接12V电压就会烧坏单片机，以是咱们加一个三极管，三极管的任务电压高于单片机的IO口电压，用5V的IO口来节制12V的电路，如图1所示。

图1三极管完成电压转换

图1中，当IO口输入高电平5V时，三极管导通，OUT输入低电平0V，当IO口输入低电日常平凡，三极管停止，OUT则由于上拉电阻R2的感化而输入12V的高电平，如许就完成了低电压节制高电压的任务事理。

所谓的驱动，首要是指电流输入能力。咱们再来看如图2中两个电路之间的对照。

图2LED小灯节制体例对照

图2中上边的LED灯，当IO口是高电日常平凡，小灯燃烧，当IO口是低电日常平凡，小灯点亮。那末下边的电路根据这类推理，IO口是高电平的时辰，应当有电流流过并且点亮小灯，但现实上却并非这么简略。

单片机首要是个节制器件，具有四两拨千斤的特色。就犹如杠杆必须有一个支点一样，想要撑起全数地球必须无力量蒙受的支点。

单片机的IO口能够输入一个高电平，可是他的输入电流却很无限，通俗IO口输入高电平的时辰，大要只要几十到几百uA的电流，达不到1mA，也就点不亮这个LED小灯或是亮度很低；

这个时辰若是咱们想用高电平点亮LED，就能够用上三极管来处理了，咱们板上的这类三极管型号，能够经由过程500mA的电流，有的三极管经由过程的电流还更大一些，如图3所示。

图3三极管驱动LED小灯

图3中，当IO口是高电平，三极管导通，由于三极管的电流缩小感化，c极电流就能够到达mA以上了，就能够胜利点亮LED小灯。

固然咱们用了IO口的低电平能够间接点亮LED，可是单片机的IO口作为低电平，输入电流就能够很大吗？固然不能够。单片机的IO口电流蒙受能力，差别型号不完整一样，就STC89C52来讲，官方手册的81页有对电气特征的先容，全数单片机的任务电流，不要跨越50mA，单个IO口总电流不要跨越6mA。

即便一些加强型51的IO口蒙受电流大一点，能够到25mA，可是还要遭到总电流50mA的限定。那咱们来看电路图的8个LED小灯这局部电路，如图4所示。

图4LED电路图（一）

电路图右边一切的LED下侧的线终究都连到一根玄色的粗线上去了，大师注重，这个处所不是实际的完整连到一路，而是一种总线的画法，画了这类线今后，表现这是个总线布局。

而一切的名字一样的节点是一一对应的毗连到一路，其余名字不一样的，是不连在一路的。比方左边的DB0和右边的最右边的LED2小灯下边的DB0是连在一路的，而和DB1等其余线不是连在一路的。

那末咱们把图4中此刻须要讲授的这局部零丁摘出来看，如图5所示。

图5LED电路图（二）

此刻咱们经由过程3-12的电路图来计较一下，5V的电压减去LED自身的压降，减掉三极管e和c之间的压降，限流电阻用的是330欧，那末每条歧路的电流大要是8mA，那末8路LED若是全数同时点亮的话电流总和便是64mA。

如许若是间接接到单片机的IO口，那单片机必定是蒙受不了的，即便短时辰能够蒙受，永劫候任务就会不不变，乃至致使单片机销毁。

有的同窗会提出来能够加大限流电阻的体例来下降这个电流。比方改到1K，那末电流不到3mA，8路总的电流便是20mA摆布。

起首，下降电流会致使LED小灯亮度变暗，小灯的亮度能够干系还不大，但由于咱们一样的电路接了数码管，若是数码管亮度不够的话，那视觉结果就会很差，以是下降电流的体例并不可取。

其次，对单片机来讲，他首要是起到节制感化，电流输入和输入的能力绝对较弱，P0的8个口总电流也有必然限定，以是若是接一两个LED小灯察看，能够委曲间接用单片机的IO口来接，可是接多个小灯，从现实工程的角度去斟酌，就不保举间接接IO口了。

那末咱们若是要用单片机节制多个LED小灯该怎样办呢？除三极管以外，实在另有一些驱动IC，这些驱动IC能够作为单片机的缓冲器，仅仅是电流驱动缓冲，不起到任何逻辑节制的结果；

比方咱们板子上用的74HC245这个芯片，这个芯片在逻辑上起不到甚么别的感化，便是当作电流缓冲器的，咱们经由过程检查其数据手册，74HC245不变任务在70mA电流是不题目的，比单片机的8个IO口大多了，以是咱们能够把他接在小灯和IO口之间做缓冲，如图6所示。

图674HC245功效图

从图6咱们来阐发，此中VCC和GND就不必多说了，仔细的同窗会发明这里有个0.1uF的去耦电容。74HC245是个双向缓冲器，1引脚DIR是标的目的引脚，当这个引脚接高电平的时辰，右边一切的B编号的电压都即是左边A编号对应的电压。

比方A1是高电平，那末B1便是高电平，A2是低电平，B2便是低电同等等。若是DIR引脚接低电平，获得的结果是左边A编号的电压城市即是右边B编号对应的电压。

由于咱们这个处所节制端是左边接的是P0口，咱们请求B即是A的状况，以是1脚咱们间接接的5V电源，即高电平。图6中另有一排电阻R10到R17是上拉电阻。

另有最初一个使能引脚19脚OE，叫做输入使能，这个引脚上边有一横，标明是低电平有用，当接了低电平后，74HC245就会根据适才上边说的起到双向缓冲器的感化，若是OE接了高电平，那么不管DIR怎样接，A和B的引脚是不干系的，也便是74HC245功效不能完成出来。

从上面的图7能够看出来，单片机的P0口和74HC245的A端是间接接起来的。这个处所，有个别同学有疑难，便是咱们明显在电源VCC那处所加了一个三极管驱动了，为什么还要再加245驱动芯片呢。

这里大师要懂得一个事理，电路上从正极颠末器件到地，起首必须有电流能力一般任务，电路中任何一个地位断开，都不会有电流，器件也就不会到场任务了。

其次，和水流一个事理，从电源正极到负极的电流水管的粗细都要知足请求，任何一个地位的管子细致，城市呈现瓶颈效应，电流在全数通路中细管处会遭到限定而下降，以是在电路通路的每一个地位上，都要保证通道充足通顺，这个74HC245的感化便是消弭单片机IO这一关键的瓶颈。

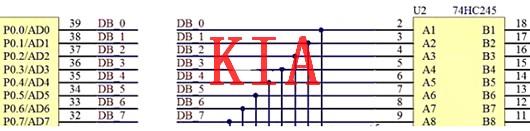

图7单片机与74HC245的毗连
