一些不错的场效应管功放电路图分享-KIA MOS管


场效应管功放电路图


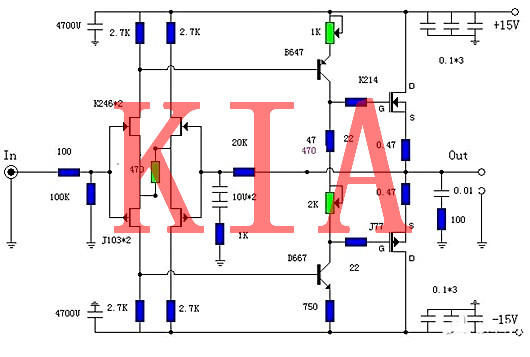

场效应管功放电路图


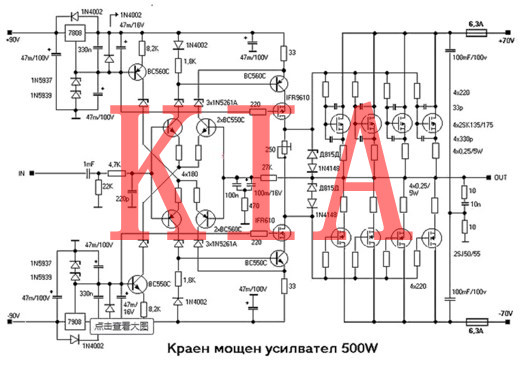

场效应管多管并联输出,500W。


场效应管功放电路图


场管跟普功率最大差别便是场管是用电压驱动,在驱动级上有些不一样,音质怎样样要看设想和工艺。


场效应管功放电路图


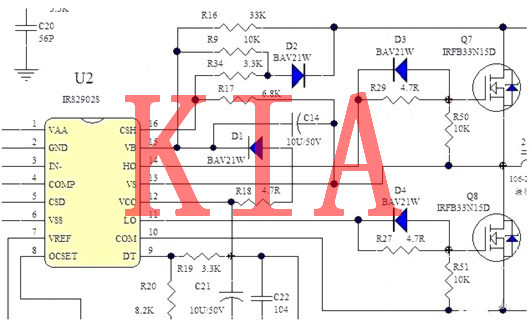

IRFB33N15D,其导通内阻低达56mΩ,最大电流为33A,耐压却有150V,常常使用于DC/DC的变更器中,在数字功放中,也常常利用。


其也有缺乏的处所,其输出电容为2020pF,和罕见的MOS管一样,在驱动它时,就要接纳特别电路来驱动,犹如电路中的R29和D3并联电路,也是业界习用手段,其感化是:


当不R29时,Q7的栅极间接接后面的IC引脚,其内部都是图腾柱电路,因为是容性负载,城市有振荡发生,从而使驱动波形呈现振铃景象,发生的后时是,MOS管开启不够,内阻大,效力低。


串入R29可以或许消弭这类振荡,其和后续的MOS管输出电容(Ciss)的时辰常数要远小于MOS管的开启时辰13ns,而4.7Ω的2020pF的时辰常数为9.5nS,知足请求。


IRFB33N15D用规范电路(相称于R29为3.6Ω)驱动时,其规复时辰长达130nS,这也是MOS管的通病,为了加快关断(争夺这9.5nS的时辰),在关断时,但愿栅级电阻为0,以是会在R29上反向并联肖特基二极管D3(其任务频次可以或许近GHz),来加快放电。


IRFB33N15D的VGS在3.0V至5.5V之间,现实驱动时,取决于IRS2902S的任务电压,现实都在10V摆布,肖特基二极管D3的正向压降只要1.2V摆布(电流1A,但其ΔV/ΔI约为0,静态内阻极低),已可以或许确保Q7和栅极处于低于VGS以下,对关断不影响。要学习静态内阻的寄义,犹如电源,其压降可以或许是5V,但其内阻可以或许低达十几毫欧。


这个电路里的两颗场效应管不能同时导通,以是,在它们任务的时辰,要关断优先,导通稍缓。D3,D4二极管就可以或许在驱动电压降落的时辰,敏捷开释场效应管的栅极结电压,从而使管子从导通状况规复到关断状况的时辰大大延长。


而驱动电压回升的时辰,要经由过程R29,R27给管子的栅极结电容充电,从而延缓了管子的导通时辰。 就如许完成了关断优先,导通稍缓的功效,大大的防止了一个管子还没加入导通,另外一个管子已进入导通的状况。
