利用MOS管的固态继电器（SSR）电路-KIA MOS管
信息来历：本站 日期：2021-03-03
固态继电器是高功率电气开关，其任务道理不触及机器触点，而是利用诸如MOS管的固态半导体来切换电气负载。SSR可经由过程很小的输入触发电压和可疏忽的电流用于高功率负载的任务。
这些装备可用于操纵大功率交换负载和直流负载。与电机继电器比拟，固态继电器具备一些怪异的功效，是以效力很高。
SSR的首要特色和上风
固态继电器或SSR的首要特点和长处是：
利用起码数目的通俗电子整机便可轻松构建SSR
因为不机器打仗，它们的任务不任何情势的乐音。
固态也象征着SSR的开关速率比传统的电机范例快很多。
SSR不依靠内部电源来接通电源，而是从负载自身提取电源。
它们利用的电流能够疏忽不计，是以不会耗尽电池供电体系中的电池。这也确保了装备的余暇电流能够疏忽不计。
利用MOS管的根基SSR任务道理
不异的MOS管双向开关观点能够利用于制作抱负的SSR器件。

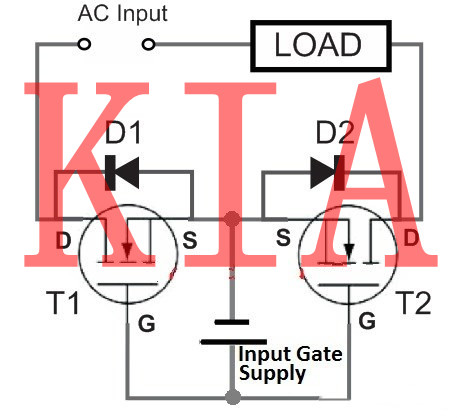

在下面显现的根基SSR设想中，咱们能够看到一对恰当额外值的MOSFETT1和T2背对背毗连，它们的源极度子和栅极度子相互共用。

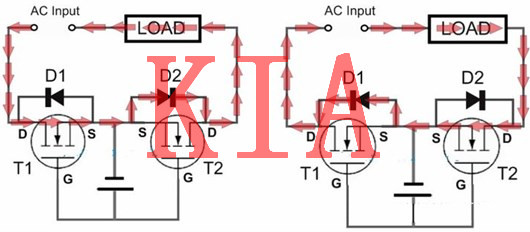

D1和D2是响应MOSFET的内部二极管，若是须要，能够用内部并联二极管停止加强。还能够看到输入直流电源跨接在两个MOSFET的大众栅极/源极度子之间。
该电源用于在SSR单位运转时触发MOSFET导通或使MOSFET永远性导通。交换电源能够到达电网市电程度，并且负载串连在MOSFET的两个漏极之间。
经由过程参考下图和响应的具体信息，能够领会光耦继电器的任务道理：
本色上，该电路须要知足3个请求。
1.经由过程MOSFET/二极管SSR设置装备摆设为交换负载供电。
2.由D1---D4组成的桥式整流器将负载交换输入同时转换为颠末整流和滤波的DC，该DC用于偏置MOSFET的栅极。如许，MOSFET便可经由过程负载AC自身恰当地导通，而无需依靠任何内部DC。
3.整流后的直流电进一步停止为辅助直流电输入，可用于为任何适合的内部负载供电。能够经由过程光耦合器切换与IC741的pin3相干的红线，以从内部源停止所需的切换。
任务道理：如咱们所见，运算缩小器的反相输入端与15V齐纳二极管相连，齐纳二极管组成了运算缩小器pin2的参考电平。运算缩小器的同相输入引脚3与正极相连。
这类设置装备摆设可确保仅当运算缩小器的输入引脚6的引脚3电压跨越15V标记时才发生15V电源。该举措可确保MOSFET仅经由过程有用的15V最好栅极电压导通，从而使SSR一般任务。
