MOS管中为甚么会有体二极管?详解-KIA MOS管


MOS管中有体二极管缘由

大师任务中常常会很厌恶一种环境,便是MOS管它是两边向停止的,如图1所示。

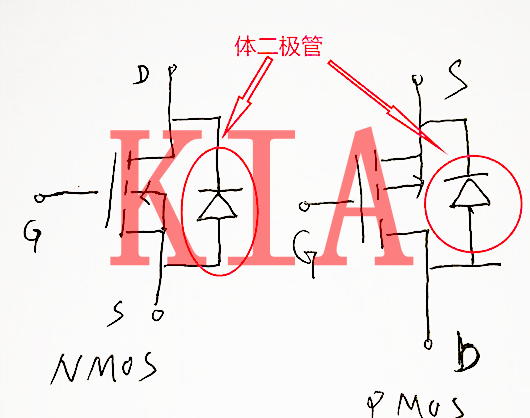

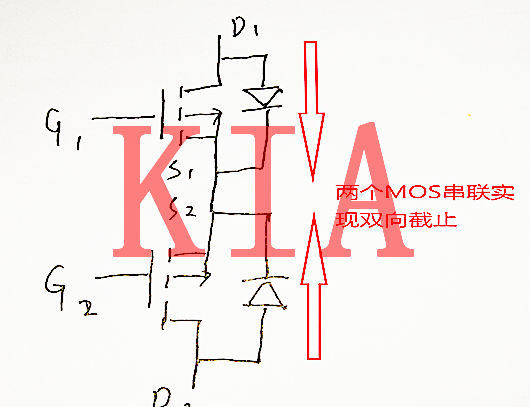

NMOS封闭后,D极到S极关断,可是S极到D极是关不时的,从咱们画道理图时,能够从MOS道理图模子外面看到DS之间有一个二极管,S极经由过程二极管导通到D极。若是咱们要做到两边向停止,就须要用两个MOS管背靠着背,每一个MOS管担任关断一边。如图2所示。


MOS管,体二极管

MOS管,体二极管

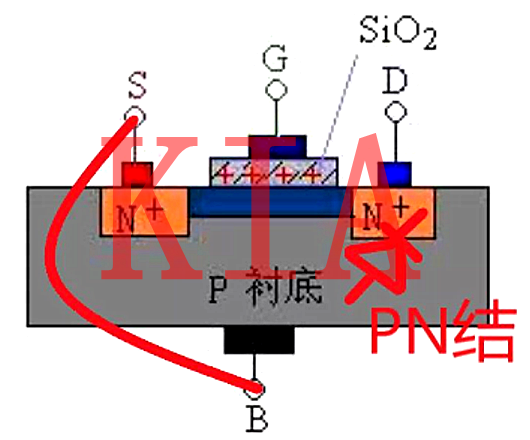

MOS管的布局图中有多种,如图3典范的来自咱们讲义的布局图,Nmos有个P型的衬底,D极是P型衬底上做的N型反型区,如许就简略的构成了一个PN结,若是从沉底B极加一个电压,那末电流会顺着这个PN结流入D极。


普通环境下,单体的MOS管B极是不单独引出来的,经由过程把它接到S极上,也便是和S极短路,那末天但是然这个PN结就相称因而S极到D极了。


同理Pmos也是一样,Pmos是在N型衬底上反型出两块P型半导体的地区地皮。衬底B与漏极D之间一样有这个PN结,P端在D极,N端在B极。当把B极毗连在S极上时,就呈现了从DS之间的二极管了。


MOS管,体二极管


总之,这个别二极管是衬底B与漏极D之间的PN结。因为把B极和S极短路了,是以呈现了SD之间的体二极管。值得寄望的是,并非一切的环境都须要把B极与S极毗连。芯片设想外部,是把B极接到电压最低或最高,并非必然是S极。


若是B极悬空,那末S极和D极之间就不这个二极管了,这类环境下,D极和S极是对称的,能够相互换一换身份的。

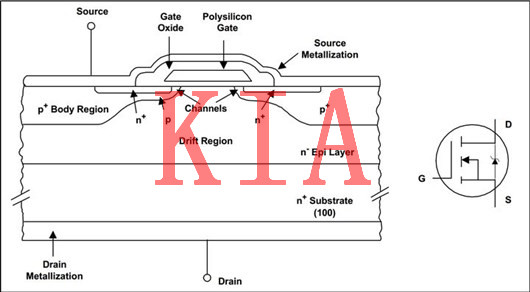

咱们凡是用的大功率MOS管,TO92,TO252等系列封装的MOS,它们的D极是在衬底下方引出来的,D极能够躺下间接焊接在PCB板上,起到很好的散热结果,它们的布局图能够从网上找,感乐趣能够去看一看。


这类布局的体二极管也是一样,Pbody地区与N衬底区构成PN结,Pbody毗连S极,构成与D极之间的体二极管。


为甚么MOS管外部会存在寄生体二极管?和工艺也有干系。


MOS管,体二极管


如图所示,S极和衬底是连在一路的,那末P型衬底和S极之间的PN结就相称于被短路了,不予斟酌,只斟酌SD之间的寄生体二极管。


MOS管,体二极管

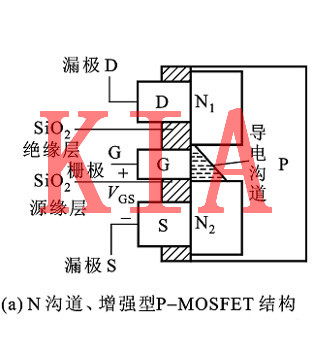

并且,MOSFET另有上面如许子的。从图就很轻易看出P-MOSFET里寄生二极管的来历了,源极(Source)和漏极(Drain)之间存在一个PN结,等效为寄生体二极管。


MOS管,体二极管


能够看出和现实工艺是有干系的。
