PWM之MOS管鞭策

PWM MOS管驱动现实是将PWM旌旗灯号颠末MOS停止功率缩小，将PWM旌旗灯号变成具有必然功率输出或有必然电流注意灌输才能的PWM波形。其罕见的电路有PWM MOS管底边驱动，半桥输出、H桥输出和三相全桥输出。

其详细利用有以下利用：

PWM MOS管底边驱动：罕见于斩波器(串励机电节制器)、反激式开关电源功率驱动、Boost升压电路、N型旌旗灯号功率缩小等各种电路中。

半桥输出：罕见于高频谐振电源电路、大功率电磁炉等

H桥：两个半桥组成一个H桥，罕见于开关电源、高频焊机、大功率电磁炉、单相逆变器、有刷机电驱动等

三相全桥：罕见在变频器、伺服驱动、无刷机电驱动等相干机电的驱动方面

按照以上咱们做出以下罕见电路：

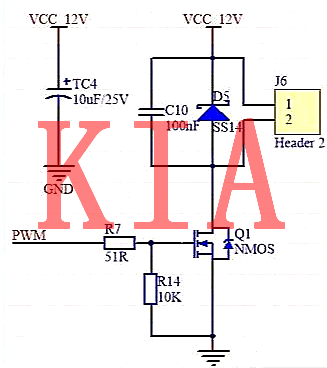

PWMMOS管底边驱动：

此电路中，PWM旌旗灯号驱动Q1，Q1具有较强的光电流才能，此电路能够节制有刷机电单向扭转、能够驱动大功率继电器、LED、唆使灯等相干负载。

此电路中C10与D5组成灭弧电路，C10按捺Q1关断刹时，J6第二脚的电压刹时回升，经由过程C10，将此时刻的电压回升斜率下降，给D5二极管续流响应供给了一个反映时候。

D5具有续流的感化，Q1关断后，负载电流不能刹时消逝，当J6 第二脚电压大于第1脚电压时，电流会经由过程D5停止回馈到VCC_12中。

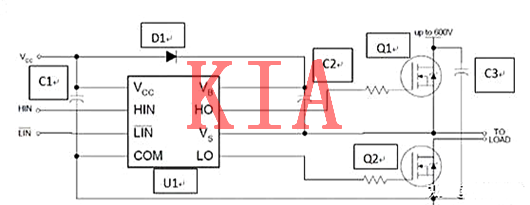

半桥输出：以下图是一个IR2103的典范半桥驱动电路

此中IR2103是典范的半桥驱动芯片，半桥驱动芯片今朝市道上有良多，诸如FAN7382、FAN7390、IR2101、IR2102、IR2103、IR2108、IR2113、NCP5106、NCP5181、NCP5304、ADuM3223、ADuM4223等等。

此中图中所示：

C1 为IR2103 逻辑电源滤波电容；

C2为高边MOS驱动电源自举电容；

C3为高压电源滤波电容；

HIN为高边驱动旌旗灯号，高有用；

LIN为底边驱动旌旗灯号，低有用；

D1二极管为高边电源续流二极管，经由过程与C2自举电容、负载端(TO LOAD)脉冲波形共同，完成VB高边电源的电压举升。

注：半桥在任务时，Q1与Q2不能同时翻开，若同时翻开，会致使电源经由过程两个MOS管对地短路而形成电路永远性破坏。

该电路中，PWM节制HIN与LIN端，可完成节制MOS管输出，到达PWM功率缩小的感化。此中MOS管中都内嵌续流二极管，是以在现实电路设想中，不额定的追加续流二极管。

H桥电路：

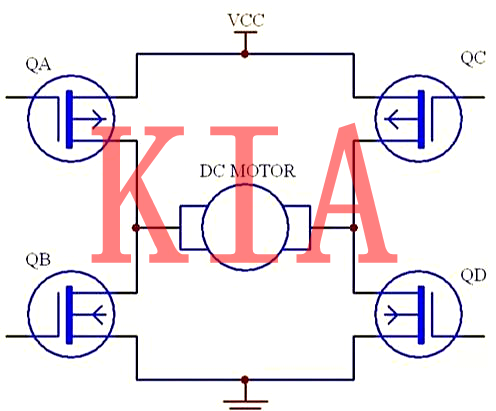

H桥电路便是两个半桥电路中间加一个负载，该电路布局外形近似于大写的“H”，是以成为H桥根基电路，以下图所示：

此中QA、QB、QC、QD能够三极管、MOS管或IGBT，此中高压直流机电驱动或小功率电源驱动中接纳N-MOS管较多，小旌旗灯号、小功率接纳互补性三极管或MOS管，输出高压大功率电源、大功率高频炉、大功率焊机遇接纳IGBT；

双方半桥接纳半桥驱动芯片驱动，PWN旌旗灯号经由过程节制半桥芯片，完成H桥的驱动。从而完成机电的驱动，电源谐振电路驱动，高频谐振电路驱动。

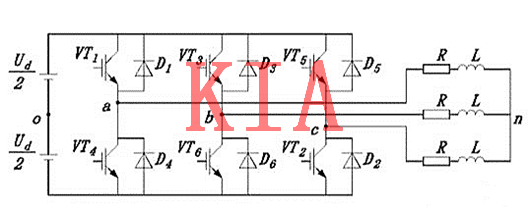

三相全桥是由三个半桥组成三相负载驱动的电路。其根基布局以下：

此中

VT1、VT4、D1、D4组成一个半桥

VT3、VT6、D3、D6组成一个半桥

VT5、VT2、D5、D2组成一个半桥

三相全桥电路罕见在三相逆变器、变频器、伺服驱动、无刷机电驱动等相干机电的驱动方面，糊口中触及到的工具有电动自行车驱动器、电动汽车驱动器、电动大巴驱动器、供水管道机电驱动、供热管道机电驱动、楼宇排风机电驱动、变频空调机电驱动等等。
