1、加快晶体管开关：操纵加快电容
操纵加快电容时的电路
加快电容对基极电压的影响
基极限流电阻R1增加并联小容量电容器的电路。如许，当输出旌旗灯号回升、降落时能够或许使R1电阻刹时被旁路并供给基极电流，以是在晶体管由导通状况变更到停止状况时能够或许敏捷从基区掏出电子（由于R1被旁路），消弭开关的时候滞后。这个电容的感化是进步了开关速率，以是称为加快电容。
加了加快电容的输出输出波形
增加了加快电容以后的输出输出波形图，能够看出晶体管开关速率较着晋升，边沿变得峻峭，由于所操纵的晶体管和基极电流、集电极电流值等缘由，加快电容的最好值是各不不异的。是以，加快电容的值要经由过程现实电路的开关波形决议。
2、加快晶体管开关：肖特基钳位
进步晶体管开关速率的另外一个体例是操纵肖特基二极管钳位。这类体例是74LS、74ALS、74AS等典范的数字ICTTL的外部电路所接纳的手艺。
下图是对图1增加肖特基钳位的电路。所谓的肖特基钳位是在基极与集电极之间接入肖特基二极管。这类二极管不是PN结，而是由金属与半导体打仗组成具备整流感化的二极管，其特色是开关速率快，正向压降VF比硅PN结小。
停止肖特基钳位的电路

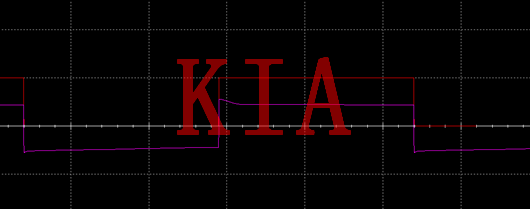

加了肖特基钳位的输出输出波形
如上图是插手了肖特基钳位的输出输出波形，能够看出其结果与接入加快电容（图3）时不异，晶体管守旧关断边沿较着变峻峭。
阐发图5可知，肖特基二极管的正向电压降VF比晶体管的VBE小，以是原来应当流过晶体管的大局部基极电流此刻经由过程D1被旁路掉了。这时候候流过晶体管的基极电流很是小，以是能够以为这时候候晶体管的导通状况靠近停止状况。
3、加快晶体管开关：减小基基电阻R1

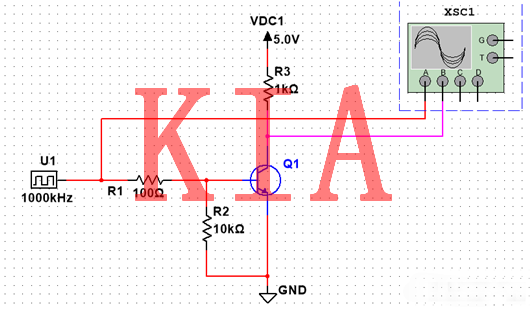

R1=100Ω时的电路

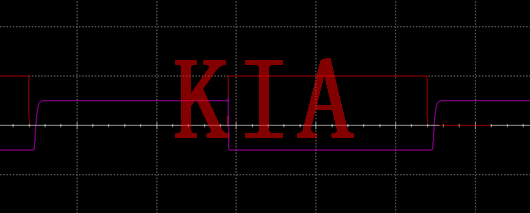

R1=100Ω时的输出输出波形
如上图所示，减小R1电阻至R1=100Ω时的输出输出波形较图3较着变峻峭，这是由于R1减小时，其与晶体管密勒效应组成的低通滤波器的停止频次下降，以是输出波形的回升速率加快了。
加快电容是一种与减小基基电阻值等效的进步开关速率的体例。肖特基钳位能够看作是转变晶体管的任务点，减小电荷存储效应影响，进步开关速率的体例。
由于肖特基钳位电路不像接入加快电容那样会下降电路的输出阻抗，以是当驱动开关电路的前级电路的驱动才能较低时，接纳这类体例很有用。
在设想这类电路时要注重肖特基二极管的反向电压VR的最大额外值（由于晶体管停止时电源电压会一成不变的加在肖特基二极管上）。
