MOSFET停止频次-特点频次剖析-KIA MOS管
信息来历：本站 日期：2021-02-23
停止频次界说为电流增益为1的时辰的频次。按照米勒电容等效道理，输出真个电容将会很大，而输出真个电容则能够疏忽。因而用Cg来等效输出栅极电容。
进步频次特点：进步迁徙率（100标的目的，工艺优良），延长L，减小寄生电容，增添跨导。按照小旌旗灯号模子阐发得出的成果。
界说：在MOS源极和漏极接交换地时，器件的小旌旗灯号电流增益降至1的频次称为：“transitfrequency”（FT）
一、长沟器件的FT计较

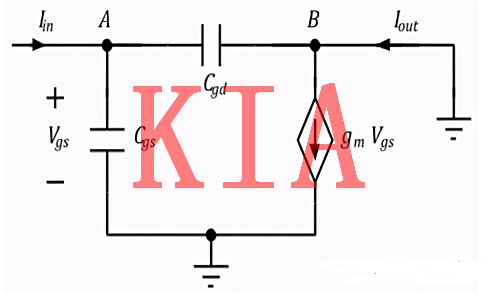

MOS的小旌旗灯号模子以下：
二、MOSFET停止频次FT有哪些身分？
以上公式是在长沟器件level1模子下推导的，能够阐发一下影响；
1.增大过驱电压（Vgs-VT）能够增大FT
2.减小沟道长度L会增大FT
3.增大偏置电流能够增大FT（FT正比于直流偏置电流的平方根）
4.FT根基不受S端和D端结电容Cgd的影响。

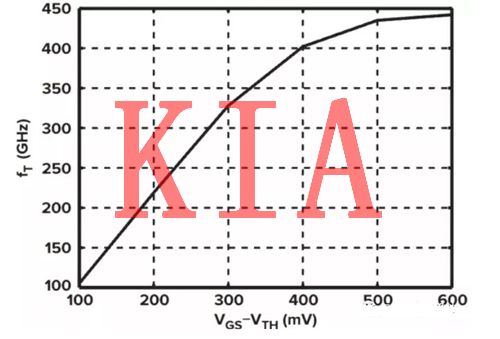

5.FT随过驱动（Vgs-VT）而增添，但跟着垂直电场增添，迁徙率变更变缓，FT逐步饱和，上面是某NMOS器件的FT，此中W/L=5μm/40nmVDS=0.8V：
三、为甚么进步MOSFET的频次与进步增益之间存在着抵触？

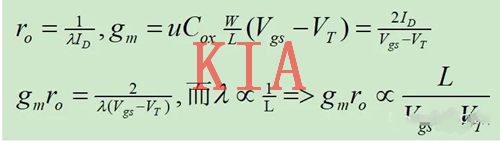

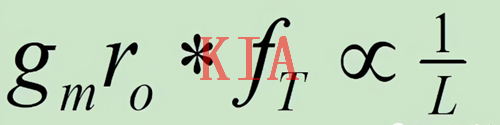

可见本征增益与过驱电压的成正比，而前述停止频次与过驱动电压成正比，可见两种存在抵触，但二者相乘便是增益带宽积，只与沟道长度成正比，固然这是长沟Level1模子的推导论断，也可看出减少MOSFET的特点尺寸的益处：
