3A MOS管|KNL42150A参数材料，原厂直销-KIA MOS管
信息来历：本站 日期：2021-02-22

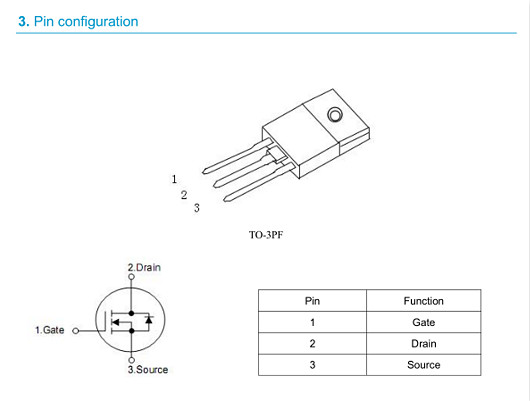

1.产物特色
高速开关

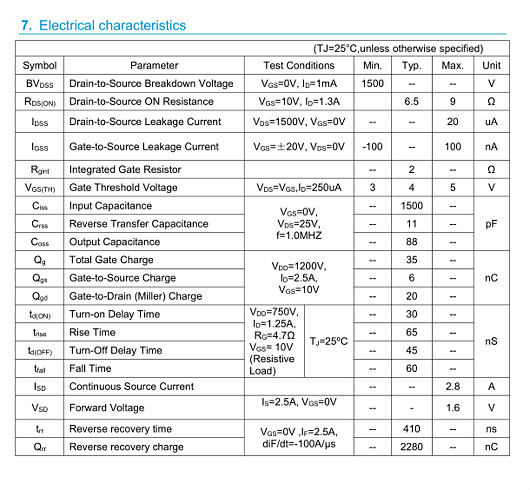

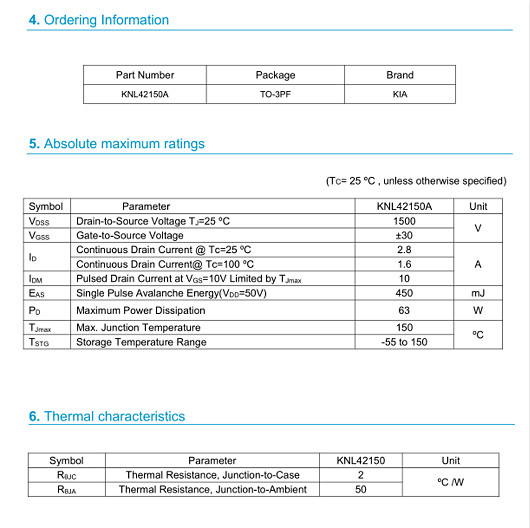

RDS(ON),typ. =6.5Ω@V GS =10V
全断绝塑料包装

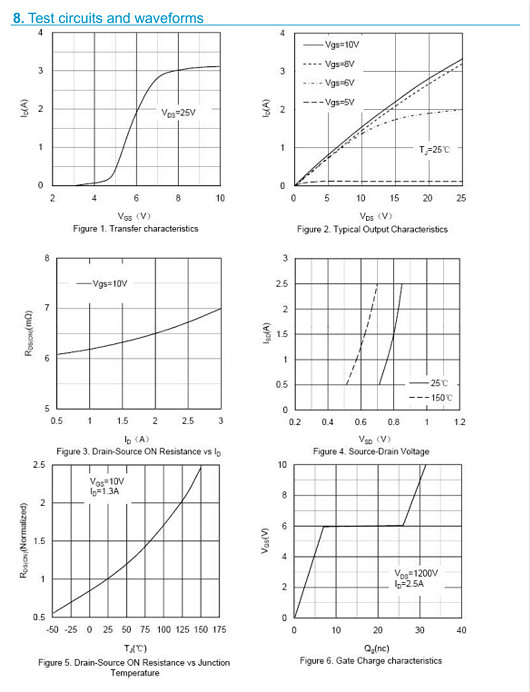

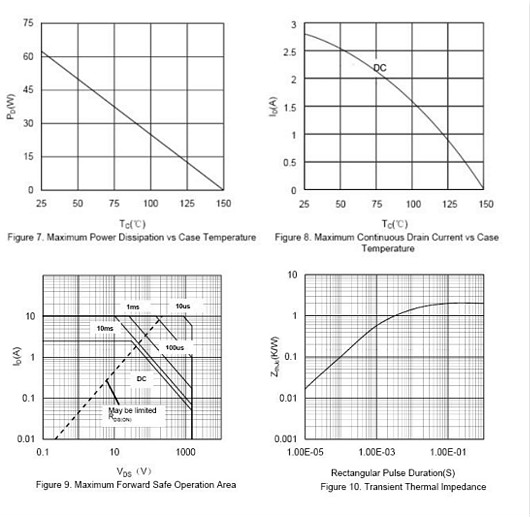

2.利用
互换利用
1.开启电压VT
开启电压（又称阈值电压）：使得源极S和漏极D之间起头构成导电沟道所需的栅极电压；
规范的N沟道MOS管，VT约为3～6V；
经由进程工艺上的改良，能够使MOS管的VT值降到2～3V。
2. 直流输入电阻RGS
即在栅源极之间加的电压与栅极电流之比
这一特点偶然以流过栅极的栅流表现
MOS管的RGS能够很轻易地跨越1010Ω。
3. 漏源击穿电压BVDS
在VGS=0（加强型）的前提下 ，在增添漏源电压进程中使ID起头剧增时的VDS称为漏源击穿电压BVDS
ID剧增的缘由有以下两个方面：
（1）漏极四周耗尽层的雪崩击穿
（2）漏源极间的穿通击穿
有些MOS管中，其沟道长度较短，不时增添VDS会使漏区的耗尽层一向扩大到源区，使沟道长度为零，即发生漏源间的穿通，穿通后，源区中的大都载流子，将直接管耗尽层电场的吸收，达到漏区，发生大的ID
4. 栅源击穿电压BVGS
在增添栅源电压进程中，使栅极电流IG由零起头剧增时的VGS，称为栅源击穿电压BVGS。
5. 低频跨导gm
在VDS为某一牢固数值的前提下 ，漏极电流的微变量和引发这个变更的栅源电压微变量之比称为跨导
gm反应了栅源电压对漏极电流的节制才能
是表征MOS管缩小才能的一个主要参数
普通在非常之几至几mA/V的规模内
6. 导通电阻RON 1500V3A参数 变频器
导通电阻RON说了然VDS对ID的影响 ，是漏极特点某一点切线的斜率的倒数
在饱和区，ID几近不随VDS转变，RON的数值很大 ，普通在几十千欧到几百千欧之间
因为在数字电路中 ，MOS管导通时常常任务在VDS=0的状况下，以是这时候的导通电阻RON可用原点的RON来类似
对普通的MOS管而言，RON的数值在几百欧之内
7. 极间电容
三个电极之间都存在着极间电容：栅源电容CGS 、栅泄电容CGD和漏源电容CDS
CGS和CGD约为1～3pF
CDS约在0.1～1pF之间
8. 低频噪声系数NF
噪声是由管子外部载流子活动的不法则性所引发的
因为它的存在，就使一个缩小器即使在不旌旗灯号输人时，在输入端也呈现不法则的电压或电流变更
噪声机能的巨细凡是用噪声系数NF来表现，它的单元为分贝（dB）
这个数值越小，代表管子所发生的噪声越小
低频噪声系数是在低频规模内测出的噪声系数
场效应管的噪声系数约为几个分贝，它比双极性三极管的要小
