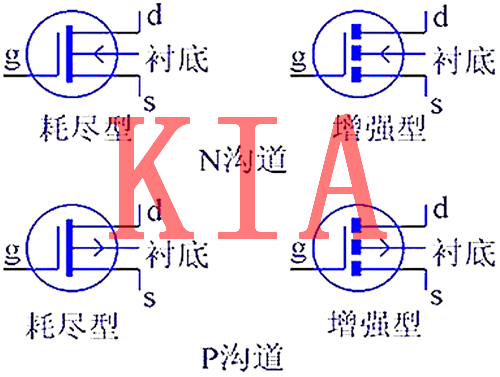

MOS管品种:MOS管是FET的一种（别的一种为JFET结型场效应管），首要有两种布局情势：N沟道型和P沟道型；又按照场效应道理的差别，分为耗尽型（当栅压为零时有较大漏极电流）和加强型（当栅压为零，漏极电流也为零，必须再加必然的栅压以后才有漏极电流）两种。

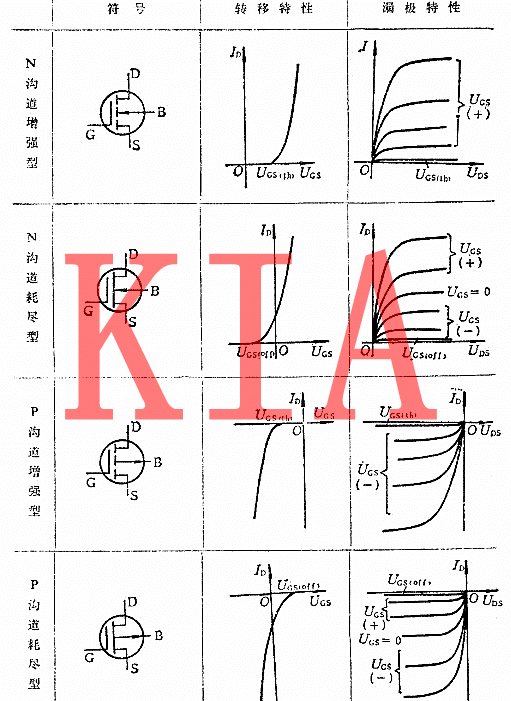

是以，MOS管能够被制构成P沟道加强型、P沟道耗尽型、N沟道加强型、N沟道耗尽型4品种型产物。MOS管具有输出阻抗高、噪声低、静态规模大、功耗小、易于集成等上风，在开关电源、镇流器、高频感到加热、高频逆变焊机、通讯电源等高频电源范畴取得了愈来愈遍及的利用。
每个MOS管都供给有三个电极：Gate栅极（表现为“G”）、Source源极（表现为“S”）、Drain漏极（表现为“D”）。接线时，对N沟道的电源输出为D，输出为S；P沟道的电源输出为S，输出为D；且加强型、耗尽型的接法根基一样。
从布局图可发明，N沟道型场效应管的源极和漏极接在N型半导体上，而P沟道型场效应管的源极和漏极则接在P型半导体上。场效应管输出电流由输出的电压（或称场电压）节制，其输出的电流极小或不电流输出，使得该器件有很高的输出阻抗，这也是MOS管被称为场效应管的首要原因。
在MOS管的任务道理中能够看出，MOS管的栅极G和源极S之间是绝缘的，由于SiO2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS发生电场从而导致源极-漏极电流的发生。此时的栅极电压VGS决议了漏极电流的巨细，节制栅极电压VGS的巨细就能够节制漏极电流ID的巨细。
这就能够得出以下论断：
1.MOS 管是一个由转变电压来节制电流的器件，以是是电压器件。
2.MOS 管道输出特征为容性特征，以是输出阻抗极高。
1.导通特征
导通的意思是作为开关，相称于开关闭合。NMOS的特征，VGS大于必然的值就会导通，合用于源极接地时的环境（低端驱动），只要栅极电压到达4V或10V就能够了。PMOS的特征是，VGS小于必然的值就会导通，合用于源极接VCC时的环境（高端驱动）。
2.丧失特征
不论是NMOS还是PMOS，导通后都有导通电阻存在，电流就会被电阻耗损能量，这局部耗损的能量叫做导通消耗。小功率MOS管导通电阻通俗在几毫欧至几十毫欧摆布，挑选导通电阻小的MOS管会减小导通消耗。
MOS管在停止导通和停止时，两头的电压有一个下降进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，这称之为开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越快，丧失也越大。
导通刹时电压和电流的乘积越大，构成的丧失也就越大。延长开关时候，能够减小每次导通时的丧失；下降开关频次，能够减小单元时候内的开关次数。这两种方法都能够减小开关丧失。
3.寄生电容驱动特征
跟双极性晶体管比拟，MOS管须要GS电压高于必然的值才能导通，并且还请求较快的导通速率。在MOS管的布局中能够看到，在GS、GD之间存在寄生电容，而MOS管的驱动，实际上便是对电容的充放电。
对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一个要寄望的是可供给刹时短路电流的巨细；第二个要寄望的是，遍及用于高端驱动的NMOS，导通时须要栅极电压大于源极电压。
而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候候栅极导通电压要比VCC高4V或10V，并且电压越高，导通速率越快，导通电阻也越小。

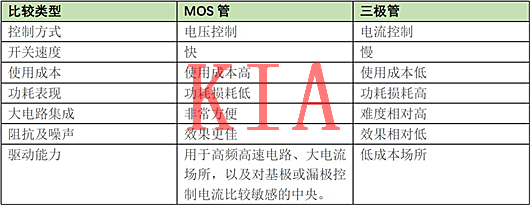

三极管全称为半导体三极管，它的首要感化便是将细小的旌旗灯号中断缩小。MOS管与三极管有着许多附近的处所，也有良多差别的地方。
起首是开关速率的差别。三极管任务时，两个PN结城市感到出电荷，当开关管处于导通状况时，三极管处于饱和状况，假定这时候候三极管停止，PN结感到的电荷要规复到均衡状况，这个进程须要时候。而MOS由于任务体例差别，不须要规复时候，是以能够用作高速开关管。
其次是节制体例差别。MOS管是电压节制元件，而三级管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用MOS管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用三极管。
接着是载流子品种数目差别。电力电子手艺中说起的单极器件是指只靠一种载流子导电的器件，双极器件是指靠两种载流子导电的器件。MOS管只利用了一种大都载流子导电，以是也称为单极型器件；而三极管是既有大都载流子，也利用多数载流子导电；是为双极型器件。
第三是矫捷性差别。有些MOS管的源极和漏极能够交换利用，栅压也可正可负，矫捷性比三极管好。
第四是集成才能差别。MOS管能在很小电流和很低电压的前提下任务，并且它的建造工艺能够很便利地把良多MOS管集成在一块硅片上，是以MOS管在大规模集成电路中取得了遍及的利用。
第五是输出阻抗和噪声才能差别。MOS管具备较高输出阻抗和低噪声等长处，被遍及利用于各类电子装备中，出格用MOS管做全部电子装备的输出级，能够取得通俗三极管很难到达的机能。
最初是功耗消耗差别。划一环境下，接纳MOS管时，功耗消耗低；而选用三极管时，功耗消耗要超出跨越良多。
固然，在利用本钱上，MOS管要高于三极管，是以按照两种元件的特征，MOS管经常利用于高频高速电路、大电流场合，和对基极或漏极节制电流比拟敏感的中间地区；而三极管则用于低本钱场合，达不到结果时才会斟酌替代选用MOS管。
IGBT（InsulatedGateBipolarTransistor），绝缘栅双极型晶体管，是由BJT（双极型三极管）和MOS绝缘栅型场效应管构成的复合全控型电压驱动式功率半导体器件，兼有MOSFET的高输出阻抗和功率晶体管（GTR）的低导通压降两方面的长处。
GTR饱和压下降，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速率快，但导通压降大，载流密度小。IGBT综合了以上两种器件的长处，驱动功率小而饱和压下降。
罕见的IGBT又分为单管和模块两种，单管的表面和MOS管有点相像，罕见出产厂家有富士机电、仙童半导体等，模块产物通俗为外部封装了数个单个IGBT，由外部连接成合适的电路。
由于IGBT道理为先守旧MOS管，再驱动三极管守旧，该道理决议了IGBT的开关速率比MOS管慢，但比三极管快。建造本钱上，IGBT要比MOS管高良多，这是由于IGBT的建造多了薄片反面离子注入、薄片高温退火（如激光退火）工序，而这两个工序都须要特地针对薄片工艺的高贵机台。
在高压下，高压MOS管的导通压降凡是都节制在0.5V以下（根基不会跨越1V的），比方IR4110低压MOS管，其内阻为4mΩ，给它100A的导通电流，导通压降是0.4V摆布。
电流导通压下降，象征着导通消耗小，同时兼具开关消耗小的特征，是以，IGBT绝对MOS管在机电能不上风，加上在性价比上MOS管更具上风，以是根基上看不到高压IGBT。
MOS管的最大上风是跟着耐压降低，内阻敏捷增大，以是高压下内阻很大，导致MOS管不能做大功率利用。
在高压范畴，MOS管的开关速率还是最快的，但高压下MOS管的导通压降很大（内阻随耐压降低而敏捷降低），即使是耐压600V的COOLMOS管，导通电阻可高达几欧姆，导致耐流很小。
而IGBT在高耐压下，导通压降几近没较着增大（IGBT的导通电流经由过程三极管处置），以是高压下IGBT上风较着，既有高开关速率，又有三极管的大电流特征；别的，在新一代IGBT产物中，开关速率高（纳秒级），导通压降、开关消耗等也有了长足前进，使得IGBT耐脉冲电流打击力更强，且耐压高、驱动功率小等长处加倍凸起。
在须要耐压跨越150V的利用前提下，MOS管已根基不上风。以典范的IRFS4115与第四代IGBT型SKW30N60对照中，在150V、20A持续工况下运转，前者开关消耗为6mJ/pulse，尔后者只要1.15mJ/pulse，缺乏前者的1/5；若用极限任务前提，两者功率负荷相差将更差异。
今朝，诸如冶金、钢铁、高速铁路、船舶等有大功率须要的范畴已较少见到MOS管，而是普遍应用IGBT元器件。
总的来讲，IGBT更合用于高压、大电流、低频次（20KHZ摆布）场合，电压越高，IGBT越有上风，在600v以上，IGBT的上风很是较着；而MOSFET更合用于低电压、小电流、低频次（几十KHz~几MHz）范畴，电压越低，MOS管越有上风。
