74ls04概述与引脚图及74ls04利用电路图剖析-KIA MOS管


74ls04概述

74ls04是带有6个非门的芯片,是六输入反相器,也便是有6个反相器,它的输入旌旗灯号与输入旌旗灯号相位相反。六个反相器。共用电源端和接地端,别的都是自力的。输入旌旗灯号手动负载的才能也有必然水平的缩小。


反相器是能够或许将输入旌旗灯号的相位反转180度,这类电路利用在摹拟电路,比方说音频缩小,时钟振荡器等。在电子线路设想中,常常要用到反相器。


74LS04是一个数字节制开关芯片简略来讲外面便是几个电子开关电路由内部旌旗灯号节制内部开关状况,在节日彩灯中起节制彩灯按设的挨次亮和灭的感化。

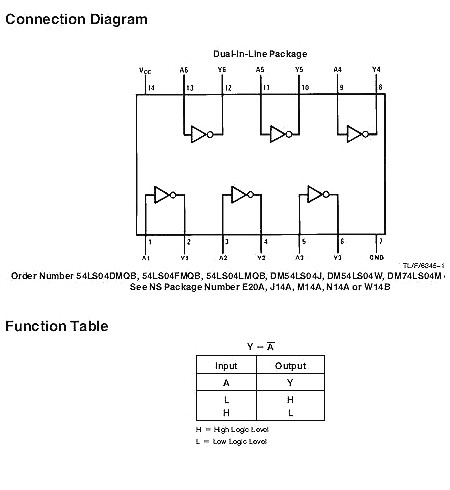

74ls04引脚功效及真值表


74ls04

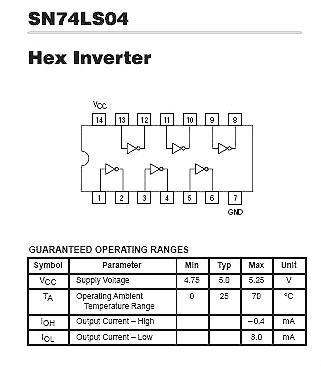

74ls04引脚图


74ls04


74ls04利用电路图大全

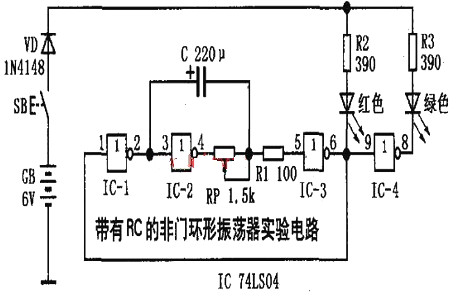

74ls04利用电路图一:环形振荡器电路


74ls04


图中为带有RC提早电路的非门环形自激多谐振荡器尝试电路。振荡电路由非门IC1、IC2、IC3及按时电路元件RP、C等构成,由IC3输入矩形波旌旗灯号。R1为掩护电阻器,防止按时电容器c反向放电时有能够或许构成IC3门电路破坏。非门IC4使振荡器输入波形较好的矩形波。


振荡频次预算f>1/2.3RC T>2.3RC


按时电阻器电阻值在100-10002规模内拔取,按时电容器C取值规模较大,从几百皮法(pF)至几百微法规模内选职,能够或许使振荡频次规模从几兆赫兹到几赫兹。把按时电阻器换成电位器(1.5k92),能持续调理振荡频次,并且有较大的笼盖率。用到的芯片有74ls04。

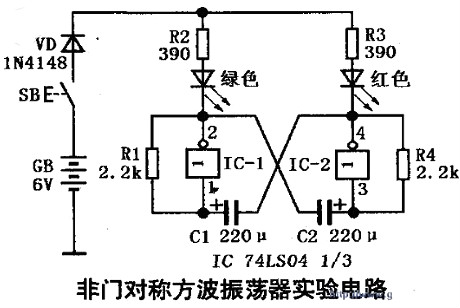

74ls04利用电路二:对称方波振荡器

图中为非门对称方波自激多谐振荡器尝试电路,因为电路对称,输入振荡波形占空比为1:1,为方波,故称对称方波振荡器。


在振荡电路中,非门IC1输入端颠末按时电容器C2耦合到非门IC2输入端,一样IC2输入端经C1耦合到IC1输入端,两个非门经由过程电容器相互耦合构成正反应闭环电路,因此能够或许发生方波振荡。当R1=R4=R,C1=C2=C时,振荡频次预算公式:


f≈1/RC

74ls04


振荡周期T≈RC。按时电阻器R1、R4取值为1~2.2kΩ,按时电容器C1、C2取值规模较大,能够或许从几十皮法至几百微法,振荡频次规模从几赫兹到数兆赫兹。

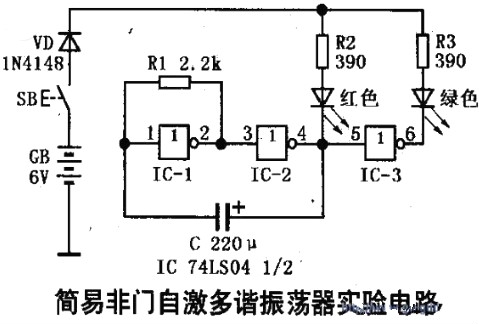

74ls04利用电路三:简略单纯自激多谐振荡器

图中为简略单纯非门自激多谐振荡器尝试电路,它由非门振荡器IC1、IC2,反相器IC3,白色、绿色发光二极管和电源GB供电体系构成。IC1、IC2作为振荡器的开关关键,R1、C按时电路发生延时正反应旌旗灯号节制开关关键周期性的守旧和封闭,使IC2输入矩形波。反相器IC3使白色、绿色发光二极管与振荡器同步瓜代闪亮。


74ls04

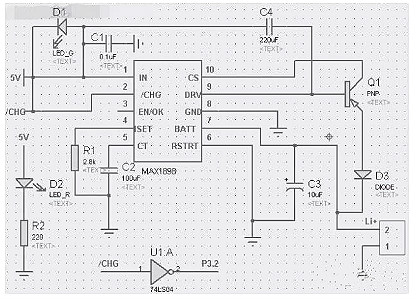

74ls04利用电路图四:充电节制电路

充电状况输入引脚/CHG经反相器74LS04后与单片机的P3.2口毗连,触发内部间断。PNP为P沟道的场效应管或三极管。D1为绿色发光二极管,处于通电状况时亮;D2为白色放光二极管,电源接通时亮。R1设置充电电流的电阻,阻值为2.8千欧,设置最大充电电流为500mA;C2为设置充电时候的电容,容值为100μF,设置最大充电时候为3小时。


74ls04

充电电路节制局部

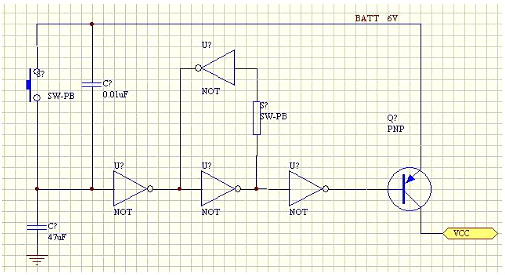

74ls04利用电路五:与三极管构成的按键叫醒电路

下图是接纳非门芯片(74ls04)与三极管(这里接纳8050) 构成的按键叫醒电路:


74ls04

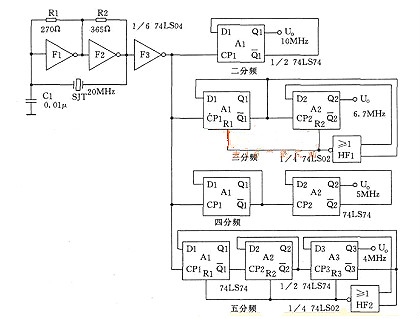

74ls04利用电路六:晶体振荡器与分频器(74ls04)电路


74ls04
