1、左零右火。
2、三相五线制用色彩黄、绿、红、淡蓝色；别离表现U、V、W、N掩护接地线双色彩(PE)。
3、变压器在运转中,变压器各相电流不应跨越额外电流;最大不均衡电流不得跨越额外电流的25%。变压器投入运转后应按期停止检验。
4、统一台变压器供电的体系中,不宜掩护接地和掩护接零混用。
5、电压互感器二次线圈的额外电压普通为100V。
6、电压互感器的二次侧在任务时不得短路。因短路时将发生很大的短路电流,有能够或许烧坏互感器,为此电压互感器的一次,二次侧都装设熔断器停止掩护。
7、电压互感器的二次侧有一端必须接地。这是为了避免一,二次线圈绝缘击穿时，一次高压窜入二次侧,危及人身及装备的宁静。
8、电流互感器在任务时二次侧靠近于短路状态。二次线圈的额外电流普通为5A。
9、电流互感器的二次侧在任务时决不许可开路。
10、电流互感器的二次侧有一端必须接地 ,避免其一、二 次线圈绝缘击穿时，一次侧高压窜入二次侧。
11、电流互感器在毗连时,要注重其一、二次线圈的极性 ,我国互感器接纳减极性的标号法。
12、装配时必然要注重接线准确靠得住,并且二次侧不许可接熔断器或开关。即便由于某种缘由要撤除二次侧的仪表或其余装配时,也必须先将二次侧短路,而后再停止撤除。
13、高压开关是指1KV以下的断绝开关、断路器、熔断器等等。
14、高压配电装配所节制的负荷,必须分路清晰,严禁一闸多控和混合。
15、高压配电装配与自备发机电装备的联锁装配应举措靠得住。严禁自备发电装备与电网擅自并联运转。
16、高压配电装配前后摆布操纵掩护的通道上应铺设绝缘垫,同时严禁在通道上堆放其余物品。
17、接装备时:先接装备,后接电源。
18、拆装备时:先拆电源,后拆装备。
19、接线路时:先接零线,后接前方。
20、拆线路时:先拆前方,后拆零线。
21、高压熔断器不能作为电念头的过负荷掩护。
22、熔断器的额外电压必须大于即是配电线路的任务电压。
23、熔断器的额外电流必须大于即是熔体的额外电流。
24、熔断器的分断才能必须大于配电线路能够或许呈现的最大短路电流。
25、熔体额外电流的选用,必须知足线路普通任务电流和电念头的起动电流。
26、对电炉及照明等负载的短路掩护,熔体的额外电流即是或稍大于负载的额外电流。
27、对单台电念头，熔体额外电流2(1.5-2.5)机电额外电流。
电路图标记是指用一种字画图形代表一种电子元件（比喻：电容、电阻、二极管、三极管、集成电路等等）的标记，有了电路图标记，进修、演示、打算就能够或许轻松的在图纸上结束。

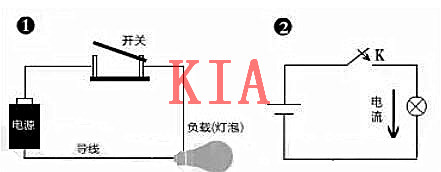

1号什物电路图中，档开关闭合伤后，电路中就有电流流过，电能的来历是由电池将化学能转换而来，灯胆作为负载将电池中经由进程导线传输过去的电能转换成热能耗损掉，这个进程完成了电能与热能、光能的转换。
当开关断开后电路便堵截，电流没法畅通，灯胆落空了电能能量就不能发光了。2号图则是为了设想和阐发而把电路中什物简化用标记表现，凡是称为电路图。
从下面的简略电路图中能够看出，电路首要有以下三个局部构成:
电源:它是电路中输入电能的必不可少的装配，不它电路没法任务。凡是由干电池、太阳能电池、发机电等，在任务时它们别离能将化学能、机器能、光能等能量转换成电能。
负载:负载也是电路的必不可少的根基构成局部，凡是称为用电装备，比方电灯、电念头、电水壶、电视机等等，它们能将电能传换成光能、热能、机器能等。
毗连导线:用来传输合分派电能，不他就没法构成电路，开关也属于归于导线中了。
以上便是以直流电最根基电路。
在现实利用中的线路经常另有良多从属装备，比方各种节制(如经由进程可变电阻节制耳机音量巨细)、掩护(如短路主动跳闸)、丈量(比方电流表)等装备，有些教程里能够或许还别的有一个“赞助装备”的第四条，开关、节制等装备被归类到这里，根基电路就以上三条充足说了然。
别的这些根本常识良多电工伴侣能够或许在初中物理课中已对此比拟熟习了，只需领会电路的构成局部就能够。
经常使用的电气图有体系图，平剖面图，道理图和装配图等。
体系图:是用来表现供电体系的构成局部及其毗连体例，凡是用粗实线表现。体系图凡是不标明电气装备的详细装配地位。但经由进程体系图能够领会全部工程的供电全貌和接线干系。
平剖面图:详细地、详细地标注了一切电气线路的详细走向及电气装备的地位、坐标、并经由进程图形标记将某些体系图没法抒发的设想企图抒发出来，详细指点施工。
道理图:用来表现各节制旌旗灯号回路的举措道理，并将各电气装备及电气元件之间的毗连体例，按举措道理用睁开法绘制出来，便于看清举措挨次。
道理图分为一次回路(主回路)和二次回路(控制回路)，二次回路包含节制、掩护、丈量、旌旗灯号等线路。一次回路凡是用粗实线绘制，二次回路凡是用细实线绘制。道理图是指点装备建造、施工和调试的首要图纸。
装配图:又称装配大样图，用来表现电气装备和电器元件的现实接线体例、装配地位、配线场合的外形特点等。
对某些电气装备或电气元件在装配进程中有特别请求或无规范图的局部，设计者应绘制特地的构件大样图或装配大样图，并详细地标明施工体例、尺寸和贝体请求，指点装备建造和施普通施工图都有笔墨申明，它的感化是对图纸中不能用标记标明的与施工有关的或对工程有特别手艺请求的补充。
比方与弱电线路并排敷设时的线间距离请求;与煤气管、热力管道穿插时的间距，电气线路与修建、布局的详细共同，电气掩护办法等。
