电容器的感化

电容器是一种被大批操纵在电子装备中电子元件，普遍操纵于电路中的隔纵贯交，耦合，旁路，滤波，调谐回路， 能量转换，节制等方面。

电容器的感化：电容的根基任务道理便是充电放电,固然另有整流、振荡和别的的感化。别的电容的布局很是简略,首要由两块正负电极和夹在中间的绝缘介质组成,以是电容范例首要是由电极和绝缘介质决议的。

电容的用处很是多,首要有如下几种：

1．隔直流：禁止直流经由进程而让交换经由进程。

2．旁路（去耦）：为交换电路中某些并联的元件供给低阻抗通路。

3．耦合：作为两个电路之间的毗连,许可交换旌旗灯号经由进程并传输到下一级电路。

4．滤波：这个对DIY而言很重要,显卡上的电容根基都是这个感化。

5．温度弥补：针对别的元件对温度的顺应性不够带来的影响,而停止弥补,改良电路的不变性。

6．计时：电容器与电阻器共同操纵,肯定电路的时辰常数。

7．调谐：对与频次相干的电路停止体系调谐,比方手机、收音机、电视机。

8．整流：在预约的时辰开或关半闭导体开关元件。

9．储能：贮存电能,用于必须要的时辰开释.比方相机闪光灯,加热装备等等。

电容器的感化-上面具体阐发一下：

1、隔直流：感化是禁止直流经由进程而让交换经由进程。

2、旁路（去耦）：为交换电路中某些并联的元件供给低阻抗通路。

旁路电容：旁路电容，又称为退耦电容，是为某个器件供给能量的储能器件，它操纵了电容的频次阻抗特点（抱负电容的频次特点随频次的下降，阻抗下降），就像一个水塘，它能使输出电压输出平均，下降负载电压动摇。

旁路电容要尽能够接近负载器件的供电电源管脚和地管脚，这是阻抗请求，在画PCB时辰出格要注重，只要接近某个元器件时辰能力按捺电压或其余输旌旗灯号因过大而致使的地电位举高和噪声；

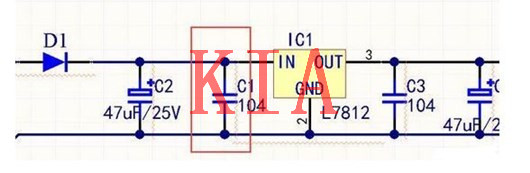

说白了便是把直流电源中的交换份量，经由进程电容耦合到电源地中，起到了污染直流电源的感化。如图C1为旁路电容，绘图时辰要尽能够接近IC1。

去耦电容：去耦电容，是把输出旌旗灯号的搅扰作为滤除工具，去耦电容相称于电池，操纵其充放电，使得缩小后的旌旗灯号不会因电流的渐变而受搅扰。

它的容量按照旌旗灯号的频次、按捺涟漪水平而定，去藕电容便是起到一个“电池”的感化，知足驱动电路电流的变更，避免彼此间的耦合搅扰。

旁路电容现实也是去藕合的，只是旁路电容通俗是指高频旁路，也便是给高频的开关噪声进步一条低阻抗泄防路子。

高频旁路电容通俗比拟小，按照谐振频次通俗取 0.1F、0.01F 等； 而去耦合电容的容量通俗较大，能够是 10F 或更大，根据电路平散布参数、和驱动电流的变更巨细来肯定。如图C3为去耦电容。

它们的区分：旁路是把输出旌旗灯号中的搅扰作为滤除工具，而去耦是把输出旌旗灯号的搅扰作为滤除工具，避免搅扰旌旗灯号前往电源。

3、耦合：作为两个电路之间的毗连，许可交换旌旗灯号经由进程并传输到下一级电路 。

用电容做耦合的元件，是为了将前级旌旗灯号通报到后一级，并且隔绝距离前一级的直流对后一级的影响，使电路调试简略，机能不变。

若是不加电容交换旌旗灯号缩小不会转变，只是各级任务点需从头设想，由于前后级影响，调试任务点很是坚苦，在多级时几近没法完成。

4、滤波：这个对电路而言很重要，CPU面前的电容根基都是这个感化。

即频次f越大，电容的阻抗Z越小。当低频时，电容C由于阻抗Z比拟大，有效旌旗灯号能够顺遂经由进程；当高频时，电容C由于阻抗Z已很小了，相称于把高频噪声短路到GND上去了。

滤波感化：抱负电容，电容越大，阻抗越小，经由进程的频次也越高。电解电容通俗都是跨越 1F ，此中的电感成分很大，是以频次高后反而阻抗会大。

咱们常常瞥见偶然会看到有一个电容量较大电解电容并联了一个小电容，实在大的电容通低频，小电容通高频，如许能力充实滤除凹凸频。

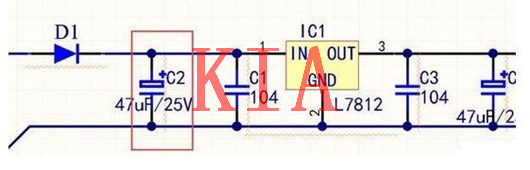

电容频次越高时辰则衰减越大，电容像一个水塘，几滴水缺乏以引发它的很大变更，也便是说电压动摇不是你很大时辰电压能够缓冲，如图C2。

5、温度弥补：针对别的元件对温度的顺应性不够带来的影响，而停止弥补，改良电路的不变性。

阐发：由于按时电容的容量决议了行振荡器的振荡频次，以是请求按时电容的容量很是不变，不随情况湿度变更而变更，如许能力使行振荡器的振荡频次不变。是以接纳正、负温度系数的电容释联，停止温度互补。

当任务温度下降时，Cl的容量在增大，而C2的容量在减小，两只电容并联后的总容量为两只电容容量之和，由于一个容量在增大而另外一个在减小，以是总容量根基不变。

同理，在温度下降时，一个电容的容量在减小而另外一个在增大，总的容量根基不变，不变了振荡频次，完成温度弥补目标。

6、计时：电容器与电阻器共同操纵，肯定电路的时辰常数。

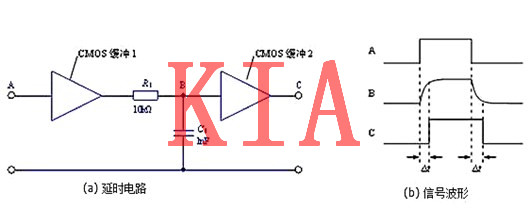

输出旌旗灯号由低向高跳变时，颠末缓冲1后输出RC电路。电容充电的特点使B点的旌旗灯号并不会跟从输出旌旗灯号当即跳变，而是有一个逐步变大的进程。当变大到必然水平时，缓冲2翻转，在输出端获得了一个提早的由低向高的跳变。

时辰常数：以罕见的 RC 串连组成积分电路为例，当输出旌旗灯号电压加在输出端时，电容上的电压逐步回升。而其充电电流则跟着电压的回升而减小，电阻R和电容C串连接入输出旌旗灯号VI，由电容C输出旌旗灯号V0，当RC (τ)数值与输出方波宽度tW之间知足：τ》》tW，这类电路称为积分电路。

7、调谐：对与频次相干的电路停止体系调谐，比方手机、收音机、电视机。

变容二极管的调谐电路

由于lc调谐的振荡电路的谐振频次是lc的函数，咱们发明振荡电路的最大与最小谐振频次之比跟着电容比的平方根变更。此处电容比是指反偏电压最小时的电容与反偏电压最大时的电容之比。是以，电路的调谐特点曲线（偏压一谐振频次）根基上是一条抛物线。

8、整流：在预约的时辰开或关半闭导体开关元件。

9、储能：贮存电能，用于必须要的时辰开释。

比方相机闪光灯，加热装备等等。

储能感化：通俗地，电解电容城市有储能的感化。对特地的储能感化的电容，电容储能的机理为双电层电容和法拉第电容，其首要情势为超等电容储能；

此中超等电容器是操纵双电层道理的电容器，当外加电压加到超等电容器的两个极板上时，与通俗电容器一样，极板的正电极存储正电荷，负极板存储负电荷；

在超等电容器的南北极板上电荷发生的电场感化下，在电解液与电极间的界面上构成相反的电荷，以均衡电解液的内电场，这类正电荷与负电荷在两个差别相之间的打仗面上，以正负电荷之间极短空隙摆列在相反的地位上，这个电荷散布层叫做双电层，是以电容量很是大。
