以加强型 MOS 管为例，咱们先简略来看下MOS管的任务机制。
MOS管的任务机制：由图布局咱们能够看到 MOS 管类似三极管，也是面对面的两个PN结。三极管的道理是在偏置的环境下注入电流到很薄的基区经由进程电子-空穴复合来节制CE之间的导通，MOS 管则操纵电场来在栅极构成载流子沟道来相同DS之间。
如上图，在开启电压缺乏时，N区和衬底P之间由于载流子的天然复合会构成一个中性的耗尽区。给栅极供给正向电压后，P区的少子（电子）会在电场的感化下堆积到栅极氧化硅下，最初会构成一个以电子为多子的地区，叫反型层，称为反型由于是在P型衬底区构成了一个N型沟道区。如许DS之间就导通了。
下图是一个简略的MOS管开启摹拟：
这是MOS管电流Id随Vgs变更曲线，开启电压为1.65V。下图是MOS管的IDS和VGS与VDS 之间的特征曲线图，类似三极管。
MOS管的任务机制：上面咱们先从器件布局的角度看一下MOS管的开启全进程。
1、Vgs 对MOS 管的开启感化
必然规模内 Vgs》Vth，Vds《Vgs-Vth，Vgs 越大，反型层越宽，电流越大。这个地区为 MOS 管的线性区（可变电阻区）。即：
Vgs 为常数时，Vds 回升，Id 类似线性回升，表现为一种电阻特征。
Vds 为常数时，Vgs 回升，Id 类似线性回升，表现出一种压控电阻的特征。
即曲线左边
2、Vds对MOS管沟道的节制
当 Vgs》Vth，Vds《Vgs-Vth 时，阐发同上曲线左边，电流Id随Vds回升而回升，为可变电阻区。

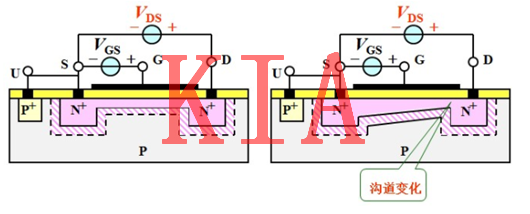

当 Vds》Vgs-Vth 后，咱们能够看到由于DS之间的电场起头致使右边的沟道变窄，电阻变大。以是电流Id增添起头变迟缓。当Vds增大必然水平后，右沟道被完整夹断了。

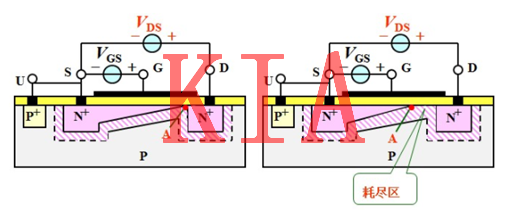

此时DS之间的电压都散布在接近D真个夹断耗尽区，夹断区的增大即沟道宽度W减小致使的电阻增大对消了Vds对Id的正向感化，是以致使电流Id几近不再随Vds增添而变更。此时的D端载流子是在强电场的感化下扫过耗尽区到达S端。
这个地区为 MOS 管的恒流区，也叫饱和区，缩小区。可是由于有沟道调制效应致使沟道长度 L 有变更，以是曲线略微上翘一点。
重点备注：MOS 管与三极管的任务区界说不同
三极管的饱和区：输入电流 Ic 不随输入电流 Ib 变更。
MOS 管的饱和区：输入电流 Id 不随输入电压 Vds 变更。
3、 击穿
Vgs 过大会致使栅极很薄的氧化层被击穿破坏。
Vds 过大会致使D和衬底之间的反向PN结雪崩击穿，大电流间接流入衬底。
半导体布局
在半导体工艺里，若何制作 MOS 管的？

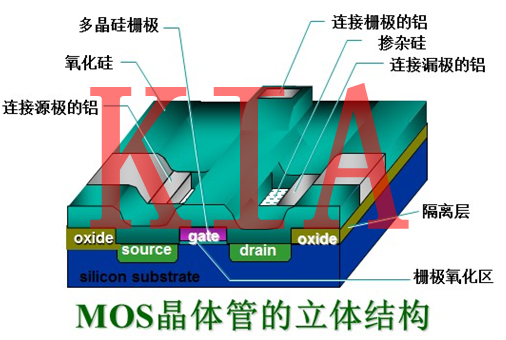

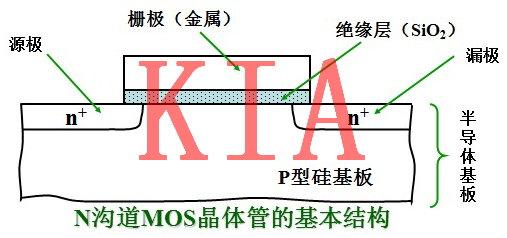

这便是一个 NMOS 的布局简图，一个看起来很简略的三端元器件。详细的制作进程就像搭建积木一样，在必然的地基（衬底）上根据设想一步步“盖”起来。
