图文剖析|场效应管输出前级缩小器-KIA MOS管
信息来历：本站 日期：2021-01-21
一、电路道理
场效应管输出前级缩小器：该TW-J26SN1前级缩小器的输出端接纳单端1型场效应管做输出级,单管输出可获对照差分输出更低的乐音,更大的静态规模, 靠近电子管的输出特征。
该输出场效应管接纳东芝出产的2SK30A(Y档)型低噪声型场效应管,其噪声典范值为1.5dB。T2、 T3、 T4为超线性电压缩小,选用MOTOROLA出产的低噪声管2N4403。
该管线性好、静态大、结电容低、高频特征佳,做电压缩小很是优异。输出级接纳东芝产2SK246BL / 2SJI03BL型场效应管,噪声低, Idss电流达8一12mA ,线性好、频响宽、音场宽广。

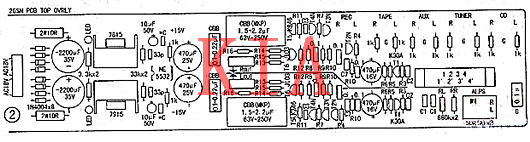

在此未接纳普通的自给偏压,而是接纳牢固偏压没计,使定位更精确,结像力更佳。前级增益A=1+(R10 / R5)=1+ (2000 / 330)=7倍,按照功放后级输出活络度,可调剂R10、R5比值来调剂前级增益。其电路见图1 ,零件元器件摆列见图2。
二、电源局部
接纳双18VAC输出,双桥整流。电路见图3。
滤波电容接纳35V2200uF电容,在电容前串入2W10Ω电阻,以便耽误整流二极管导通角,使纹波滤除更清洁,对电路影响更小。接纳7815、7915三端稳压器与运放NE5532组成低噪声、低内阻、超线性直流电源,使放音效果更佳。
电源稳压输出端接纳470uF/16-25V并0.1uF滤波,该电解电容可选220uF-470uF入口优良电解电容,如日本ELNAFOR AUDIO(棕色金字) , Nichicon MUSE(绿色) ,德国ROE(金色) , SIEMENS(玄色) , FRAKO(金黄色) ,英国BHC(玄色,蓝色)等,该电容对音质影响较大。
输出端接纳四组镀金RCA输出端子,别离是CD、TUNER、 AUX、TAPE。 为了削减引线,已间接焊接在印刷板上。
REC为灌音输出端,该端经由过程拉索开关挑选到哪一挡输出,即和哪一挡输出通,该端无电压缩小。灌音时还可持续放音。输出电位器接纳日本ALPS 2x 50k(A)指数型音量公用电位器,接纳入口无氧铜排线焊接,便利装置到面板上。
电源局部:变珏器选用20W-80W的优良环形、R型、E型死心,双18V接纳双线并绕,四线引出,以保障两线圈内阻分歧。注重普通双18VAC中间带抽头的三线输出端变压器不能利用。
三、接线及装置
“CD、TUNER、 AVX、TAPE” 为输出挑选；
“REC”为灌音输出；
“ROUT”为左声道输出；
“LOUrr”为右声道输出；
“G”为前级接地端,接机壳；
“AC18V”为双18VAC输出。
