元器件的根本布局
信息来历：本站 日期：2017-06-13

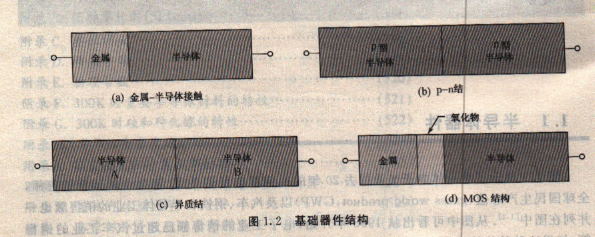

人类研讨半导体器件已跨越125年‘n，迄今约莫有60种首要的器件和100种和首要器件相干的变异器件‘q．但一切这些器件都可由几种根基器件布局所组成图1.2(a)是金属半导体( metal-semiconductor)打仗界两(interface)的表示图，此种界面由金属和半导体两种资料慎密打仗所组成．早在公元1874年即有人研讨这类根本布局，能够说，它首创了半导体器件研讨的先河．
金属一半导体能够用来做整流打仗( rectifying contact)．使电流只仇由单一标的目的流过：或也能够用来作欧姆打仗(ohmic contact)电流能够双向经由过程·且落在打仗上的电压降很小，乃至能够疏忽．此种界面能够用来组成良多有效的器件比方，操纵整流打仗当(Sate)，操纵欧姆打仗看成漏极(drain)和豫极(source)，即组成一个金半场效应晶体臂(metal-semiconductor field-effec transistoriMESFE7).；棒秽晶体管是一种很熏要的微波器件( microwave device)
第二种根本布局是p-n结(junction)，如图1.2(b)所示，是一种由p型（有带正电的载流子）和n型（有带负电的载流子）半导体打仗成的结．p-n结是大局部半导体器件的关头根本布局，其实际也可说是半导体器件物理的根本，若是咱们连系两个p-n结，亦即加上另外一个p型半导体·就能够组成一|个．p-n-p双极型晶体管（p-n-p！bipolartransistorJ．，这是_二种在1947年发现的晶体管，它为半导体产业带来了绝后的打击．而若是咱们连系兰个pn结就能够组成p-n-p-n布局·这是一种开关器件(switching device)．叫作可控硅器件(thyristor)．
第三种根本布局是异质结( heteroj unction interfade)，如图1.2Cc)所示，这是由两种差别资料的半导体打仗组成的结．比方，咱们能够用砷化镓和砷化铝打仗来组成一个异质结．异质结是疾速器件和光电器件的关头组成因素
图1.2(d)显现的是金属一氧化物一半导体( metal-oxide-sem.iconductor，MOS)布局，这类布局能够视为是金属·氧化物界面和氧化一半导体界面的连系，用mos布局看成栅极，再用两个p-n结别离看成漏极和源极，就能够建造出金氧半场效应晶体管(metalt-oxide semi-conductor field-effect transistor，MOSFET)，对进步前辈的集成电路而言，要将上万个器件整合在一个集成电路芯片（chip，或译晶粒）中，MOSFET是最重要的器件.
