对对MOS管速率饱和的懂得阐发-KIA MOS管


MOS管速率饱和阐发

MOS管速率饱和:普通而言,载流子速率反比于电场,斜率是载流子的迁徙率;可当延沟道电场到达临界值(某个按照散射效应计较的值)时,载流子的速率将会趋于饱和,称为速率饱和效应。此时的载流子速率不会跟着电场增大而增大。


须要申明:

1.普通这类景象产生在短沟器件中。


2.若是不斟酌速率饱和的环境,管子在Vgs-Vth<Vds的时辰是会显现电阻任务区和饱和区两种的,I随V的变更别离显现线性和二次模子。这两个地区的称号在摹拟集成电路中有稍微差别,叫做深三极管区和饱和区。


3.载流子的速率趋于饱和的首要缘由是由于散射效应,也便是载流子间的碰撞致使的。

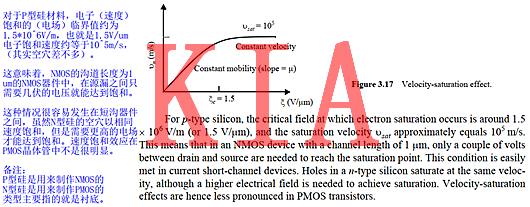

4.讲义大将这个临界值设置为ξc,并用上面这幅图形象的描写了这个观点。


5.电子和空穴的饱和速率大抵不异,是10^5m/s。


6.速率饱和产生的临界电场强度取决于搀杂浓度和外加的垂直电场强度。


MOS管速率饱和:电子和空穴的饱和速率大抵不异,即105m/s。速率饱和产生时的临界电场强度取决于搀杂浓度和外加的垂直电场强度。对电子,临界电场在1~5 V/μm之间。


这象征着在沟道长度为0.25μm的NMOS器件中大约只须要2V摆布的漏源电压便能够到达饱和点,这一条件在以后的短沟器件中很轻易知足。在n型硅中须要稍高一些的电场能力到达饱和,是以在PMOS晶体管中速率饱和效应不太明显。


MOS管速率饱和


速率饱和效应产生在如许一个场景下:起首MOS管任务在饱和saturation区(vds>vgs-vth),但是此时的Vgs-Vth太大了。


申明:将二极管接法的管子扫描Vgs,管子顺次履历,停止区,弱反型区,强反型区和速率饱和区。


对任务在饱和区的管子其沟道电场强度为(Vgs-Vth)/Leff,该电场太大,则沟道载流子速率饱和了。 大Vds将把沟道停止点推向源区,使得Leff变小,但真正决议身分仍是Vgs-Vth。


Vgs-Vth小于80mv时,饱和时管子任务在弱反型,100mv-400mv摆布任务在强反型,400mv+则速率饱和了(条件:管子任务在饱和区Vds&gt;Vgs-Vth)。


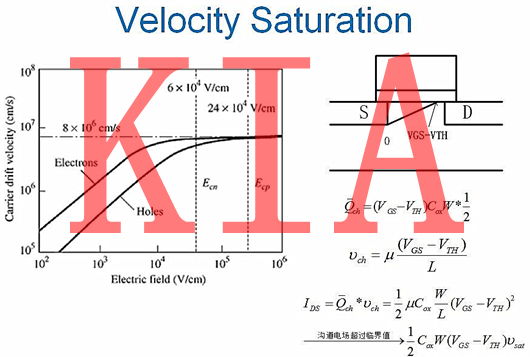

下图用于诠释速率饱和效应,停止点的电势为Vgs-Vth。


推导电流公式时,用的是单元长度均匀载流子浓度乘以速率的体例,省去了烦琐的积分体例,当电场强度(Vgs-Vth)/Leff跨越临界值时,沟道电子速率是u*(Vgs-Vth)/Leff变为恒定值Vsat。


平方率退步为一次方率,这便是告知大师,为甚么你用平方律手算的W,L这么不准的缘由了。


关头是要懂得,饱和区管子的电场强度是(Vgs-Vth)/Leff,沟道电子速率是u*(Vgs-Vth)/Leff,当(Vgs-Vth)/Leff太大时,速率饱和了(半导体的性子)。
