甚么是MOS管栅极悬空？MOS管栅极不能悬空！-KIA MOS管
信息来历：本站 日期：2021-01-19

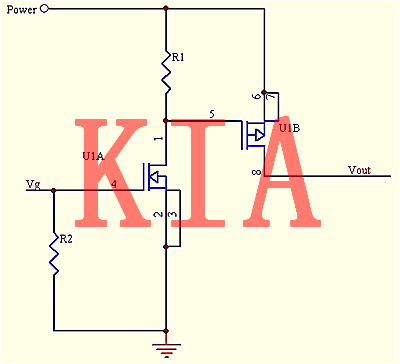

MOS管常常用于电路的开关节制，经由过程转变栅极(gate)的电压来使漏级(drain)和源级(source)导通或截断。上面便是一个罕见的开关电路。
MOS管栅极悬空：Vg输入高时，N管会导通，使得P管的栅极其低，P管的DS导通。
Vg为高阻态时，Vout输入不定，查抄发明P管的栅极电压变更不定。R2虚焊，从而致使了N管的栅极悬空，R2焊好，题目处置。
是以，MOS管的栅极不能悬空。P管应当有一个上拉电阻，对应的，N管应当有一个下拉电阻。
MOS管栅极悬空：MOS管每级之间城市发生感到电容，G同S极D极可当作绝缘的，G极悬空后，感到电压不开释回路，从而节制mos管导通。MOS管前端电压不受节制间接加在后端电路上了。
mos管栅极不能悬空，不然Vg处于高阻态，使得栅极电压变更不肯定。

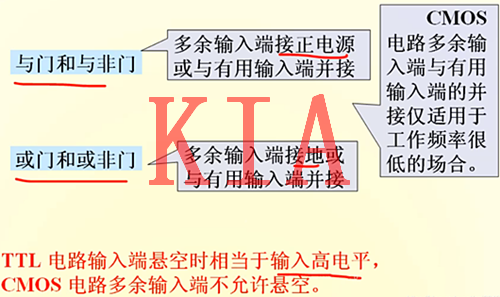

对TTL电路而言，悬空的相称于高电平。
详细怎样处置？甚么时辰接高电平，甚么时辰接低电平？
输入的门电路斟酌到后面的电压消耗，高电平的肯定规模会低一点，输入的高电平值会高一些。
芯片的输入管脚，除芯片有出格申明外，都是能够间接悬空处置。
参考：
TTL集成电路，“管脚悬空相称于高电平” 是因为TTL集成电路的外部布局决议的。TTL的输入端是发射极输入体例，便是说前级输入低电平,是给它供给一个电流流出的通路,相称于输入逻辑"0”;
输入端开路时,不“下拉”电流流出,是“非零”状况,以是即是高电平输入,是逻辑“1”。可是不倡议如许用，抗搅扰才能差。把不必的输入端经由过程1 K电阻接正电源为好。再把TTL的输入布局(三极管互补输入)看看就大白了。
进修集成电路的利用常识，不论是摹拟的、数字的、计较机的集成电路,外部的道理、布局不首要,但是一定要记着输入、输入真个布局与特色，即集成块的“对外特征” 要把握。
推挽输入观点
推挽输入的输入端由两个mos管构成，上面一个是p沟道mos管，其源级接VCC，上面一个是n沟道mos管，其源极接地，推挽输入既能够输入高电平也能够输入低电平，相称于一个反相器。开漏输入就首要一个n沟道mos管接地，能够输入低电平，若是要输入高电平则须要一个外加电源和上拉电阻。
