薄膜场效应管先容及布局剖析-KIA MOS管
信息来历：本站 日期：2021-01-13
场效应管是操纵转变电场来节制固体资料导电才能的有源器件,这类器件岂但具备普通半导体三极管体积小、分量轻、耗电省、寿命长等特色,并且另有输出阻抗高、噪声低(0.5-1dB)、热不变性好、抗辐射才能强和建造工艺
简略等特色，因此其操纵范围很是普遍，为缔造新型而优良的电路(出格是大范围、超大范围集成电路)供给了有益的前提。
今朝无机薄膜场效应晶体管的尺已靠近小型化的天然极限。这个极限值决议了半导体资料的电子机能和加工成器件的体例,若要进一步进步电路的集成度,只要另辟新径。
最近几年来，跟着无机导电聚合物的成长,无机场效应管的绝缘层、半导体和栅极都起头有人测验考试用无机物来停止替换，从而成长成一种新型的无机薄膜场效应管。

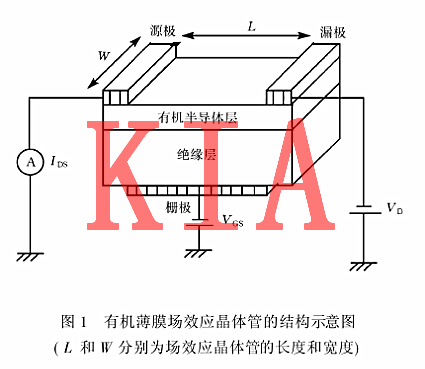

图1示出了无机薄膜场效应管的根基布局,由于在无机半导体上堆积绝缘层并非易事,以是与无机半导体场效应管差别的是:无机场效应晶体管均接纳“反型”布局(颠倒型结构),即在场效应管的栅极上修建全部器件。
栅极用金属资料建造或用高度搀杂的、导电性非常杰出的硅基间接建造,在栅极之上修建绝缘层,在绝缘层之上再淀积一层很薄的无机化合物用作场效应管的半导体层。
最初，在无机化合物半导体膜之上堆积两个金属电极作为源、漏极,使之与无机半导体之间构成杰出的欧姆接触,源、漏之间的电流IDs经由过程栅极来节制。
在栅极和无机半导体之间的绝缘层在全部场效应管中起着关头性的感化，这层绝缘资料必须具有很高的介电常数、阻抗、电介强度和很低的牢固或可动电荷。
在大大都的无机半导体场效应管当中，绝缘层用的是SiO2, 即在Si基上通过热分化手艺构成一层氧化物膜。
经由过程最近几年来的研讨,这层SiO2能够用一层介电常数较大、绝缘结果较好的无机聚合物来取代,如氰乙基普鲁烷(CYEP - cyanoethylpullulane)、聚甲基丙烯酸甲酯( PMMA- polymethy+methacrylate)等等,从而构成一个全无机的场效应管。

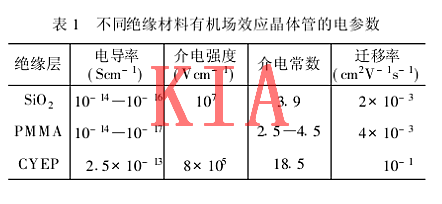

Carnier的研讨标明:用无机绝缘层取代传统的Si02绝缘层能明显改良场效应管的机器特征,进步载流子的迁徙率HFE.Horow itz针对差别绝缘层的六聚噻吩TFTs停止了研讨,得出的各电参数见表1。

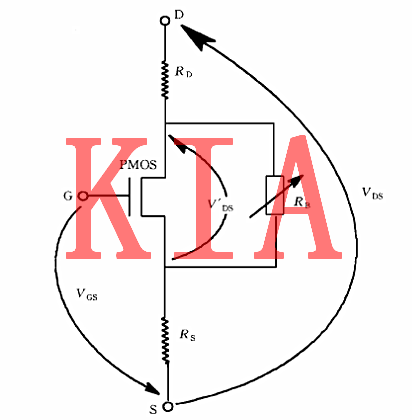

对p型导电聚合物的TFT,能够用一个等效电路来摹拟它的布局。
由于这时候候场效应管现实上是一个在栅压节制下的可变电阻,若是Rs,RD别离表现聚合物和漏、源电极之间的打仗电阻,则全部电路模子能够表现如下:
这时候候源泄电流由两部分组成:经由过程积累层本身的电流和经由过程导电聚合物本体的电流。
