场效应管图标：场效应管普通具备3个电极:栅极G、源极S和漏极D(双栅场效应管有4个电极:栅极G1、极栅G2、源极S和漏极D)。
场效应管的栅极G、源极S和漏极D的功效别离对应于双极型晶体管的基极B、发射极E和集电极C。因为场效应管的源极S和漏极D是对称的,现实利用中在大都环境下都能够交换。
场效应管的特征曲线范例比拟多,按照导电沟道的差别，和是加强型仍是耗尽型可有四种转移特征曲线和输入特征曲线，其电压和电流标的目的也有所差别。
若是按同一划定正方向，特征曲线就要画在差别的象限为了便于绘制，将P沟道管子的正标的目的反过去设定(电流标的目的)。有关曲线绘于下图当中。

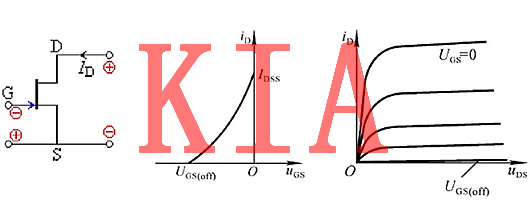

结型场效应管N沟道

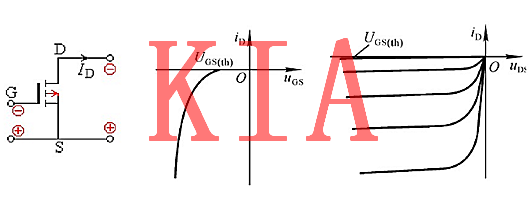

结型场效应管P沟道

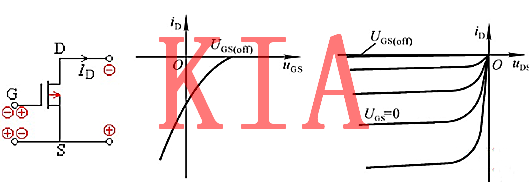

绝缘栅场效应管N沟道加强型

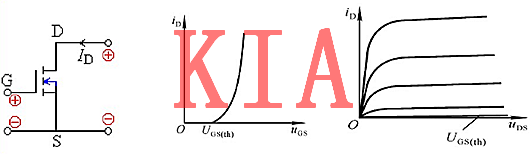

绝缘栅场效应管N沟道耗尽型

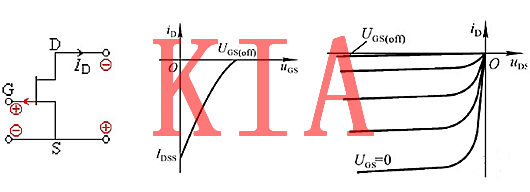

绝缘栅场效应管P沟道加强型

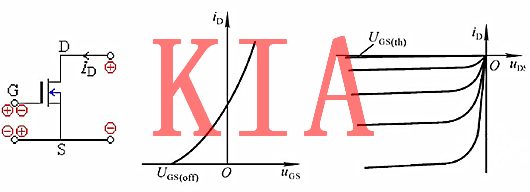

绝缘栅场效应管P沟道耗尽型
四种MOS管的比拟:
1.对P沟道器件，VDD必为负值，衬底必须接在电路中的最高电位上。对N沟道器件，VDD必为正值， 衬底必须接在电路中的最低电位上。
2.就UGS而言，加强型器件是单极性的，此中P沟道为负值，N沟道为正值，而耗尽型器件则可正可负。
3.N沟道器件，UGS向正值标的目的增大，ID越大; P沟道器件，UGS越向负值标的目的增大，ID越大。
