隧穿场效应管是甚么？好文分享-KIA MOS管
信息来历：本站 日期：2021-01-12
在传统MOSFET中，载流子从源极超出pn结势垒热注入到沟道中。而隧穿场效应晶体管（Tunneling Field-Effect Transistor或TFET）的任务道理是带间隧穿（Band-to-band tunneling或BTBT）。
BTBT最早由Zener在1934年提出来。pn结在反偏状况下，当n区导带中某些未被电子占有的空能态与p区价带中某些被电子占有的能态具备不异的能量，并且势垒区很窄时，电子会从p区价带隧穿到n区导带。

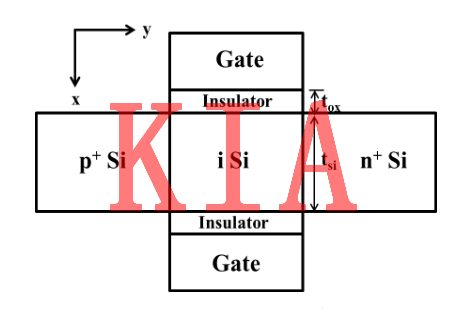

下图是一个典范的双栅布局的Si TFET表现图，此中tox表现栅介质的厚度，tsi表现体硅的厚度。TFET是一个p+-i-n+布局，i区上方是栅介质和栅电极。它经由过程栅极电压的变更调制i区的能带来节制器件的电流。
在抱负状况下，一个p+区和n+区搀杂对称的TFET在差别极性的栅极电压偏置下能够表现出双极性。
以是对n型TFET来讲，p+区是源区，i区是沟道区，n+区是漏区。对p型TFET来讲，p+区是漏区，i区是沟道区，n+区是源区。漏极电压用Vd表现，栅极电压用Vs表现，栅极电压用Vg表现。
隧穿场效应管（TFET）的任务道理是带间隧穿，其S能够冲破60mV/decade的限定，并且TFET的Ioff很是低，以是TFET的任务电压能够进一步地下降。

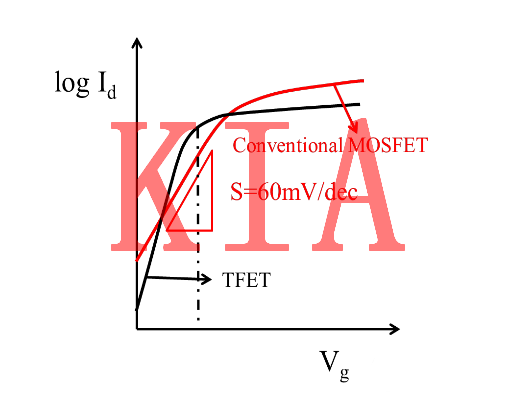

以下图中的虚线所示，在比拟小的栅电压前提下，TFET的Ion和Ion/Ioff城市大于传统MOSFTE的Ion和Ion/Ioff。以是TFET被看作是很是有远景的低任务电压和低功耗的逻辑CMOS器件。
除利用多栅布局进步器件的栅控才能和S小于60mV/decade的TFET，另外一种减小集成电路功耗的体例是下降晶体管的任务电压Vdd。
传统的MOSFET等比例减少准绳假定阈值电压也能等比例的减少，可是现实上阈值电压并不遵守如许的准绳。以是延续地减小任务电压一定会致使栅极的驱动才能（Vdd-Vth）下降。
当栅极驱动才能下降时，器件的驱动电流Ion会减小。Ion的减小使器件的提早（t=CVdd/Ion）增添或器件的开关速率减小。
因为InAs和GaAs的电子迁徙率高于Si的电子迁徙率，Ge和InSb的空穴迁徙率高于Si的空穴迁徙率，若是选用上述高迁徙率的资料作为器件的沟道资料能够减缓（Vdd-Vth）的下降带来的Ion减小，以是在高速率和低功耗的集成电路中，III-V资料和Ge都是很有远景的器件沟道资料。
