稳压二极管，英文称号Zener diode，又叫齐纳二极管 。稳压二极管能够串连起来以便在较高的电压上利用，经由过程串连便可取得更多的不变电压。

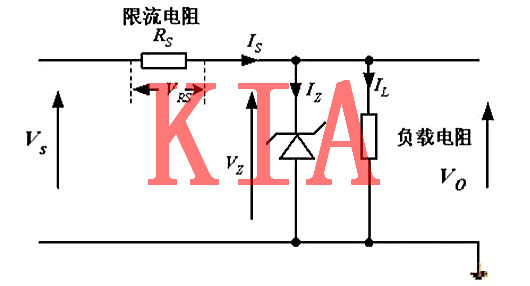

稳压二极管起电压调理感化，当负载电流削减时，限流电阻两头电压降便降落，输出电压回升，即绝对地加大稳压二极管的反向电压，稳压电流IZ回升，使IRS亦回升，限流电阻RS的管压降便回升，输出电压降落，成果输出电压保持不变。错误谬误是不能取得较大输出电流。
电压调理百份比：
电压的不变水平，比数愈低愈好，当直流电压输出VS或负载电流IL变更,其输出Vo能够坚持在一定规模内不变。
VNL：无负载时的电压输出VFL：满载时的电压输出。
例:如上图的稳压器，在不负载时其输出电压为7.5V，而在额外电流输出时，其输出电压为7.4V，求此稳压器的电压不变度。
限流电阻的计较：
限流电阻(RS) ：
（1）供给VZ之任务电流。
（2）掩护VZ不受过流破坏。

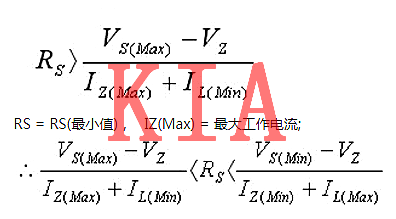

两个极度环境： （输出电压VS）VS = VS(Min)，IL = IL(Max)（IL为负载的任务电流）
当VS = VS(Max)，IL = IL(Min) 时，

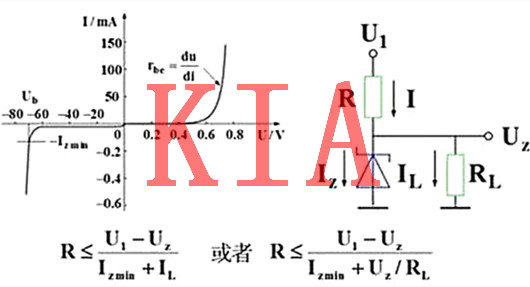

稳压二极管任务时需要坚持一个最小不变电流Izmin，当低于这个最小不变电流时稳压二极管是不会任务的见附图，为了保障这个根基电流，限流电阻应根据附图下方的公式来设想。

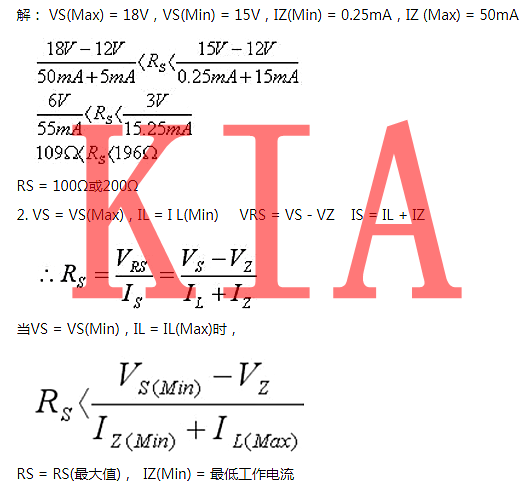

例1:如输出电压的变更为15V ~ 18V，负载电流变更为5mA ~ 15mA，而稳压二极管的稳压值VZ =12V，稳压电流IZ(Min)= 0.25mA，IZ(Max) = 50mA，求限流电阻RS的数值。
例二：已知稳压二极管输出电压U1=12V，稳压二极管不变电压Uz=6V，最小不变电流Izmin=2mA，负载电流IL=10mA，试计较限流电阻R。
解：R=(12V-6V)/(2mA+10mA)=6V/12mA=500欧，现实取R=470欧便可。
