MOS管组成的开关电流电路提早线的设想-KIA MOS管
信息来历：本站 日期：2021-01-08
开关电流手艺是最近几年来提出的一种新的摹拟旌旗灯号采样、坚持、处置手艺。
与已成熟的开关电容手艺比拟，开关电流手艺不须要线性电容和高机能运算缩小器，全部电路均由MOS管组成，是以可与规范数字CMOS工艺兼容，可与数字电路操纵不异工艺，并集成在统一块芯片上，以是也有人称之为数字工艺的摹拟手艺。
可是开关电流电路中存在一些非抱负身分，如时钟馈通偏差和传输偏差，它间接影响到电路的机能。
本文具体阐发了第二代开关电流存储单位存在的题目，提出了改良体例，并设想了提早线电路。此电路能够切确地对旌旗灯号停止采样并提早肆意时钟周期。
处理了第二代开关电流存储单位产生的偏差，操纵此电路能够便利地机关各类团圆时候体系函数。
1、第二代开关电流存储单位阐发
第二代开关电流存储单位，在φ1(n-1)相，S1，S2闭合，S3断开，晶体管M连成二极管情势，输入电流ii与偏置电流I之和给栅源极间电容C充电。
跟着充电的停止，栅极电压vgs到达使M能维持全部输出电流的电平，栅极充电电流减至零，到达稳态，此时M的漏极电流为：
综上可看出，晶体管M既作为输出存储管又作为输出管，输出电流i0仅在φ2相时代取得。
2、提早线
从成果来看，由于时钟馈通偏差和传输偏差的存在，第二代开关电流存储单位(以下简称根基存储单位)输出波形严峻失真，特别是级联后的电路失真加倍严峻，没法操纵到现实中，以是，设计提早线电路。
电路道理以下：电路是一个由N+1个并联存储单位组成的阵列，且由时钟序列节制。在时钟的φ0。相，存储单位M0领受输出旌旗灯号，而单位M1供给其输出。近似的，在φ1相，单位M1领受输出旌旗灯号，单位M2供给其输出。
这个进程一向延续到单位MN领受其输出旌旗灯号，单位M0供给其输出信号为止，而后反复轮回。明显，每一个单位都是在其下一个输出之前一个周期，即在其前一个输出相N个周期(NT)以后，供给输出旌旗灯号。
如取N=1，则提早线是一个反相单位提早单位，或持续输出旌旗灯号时，它是一个采样坚持电路，此时，提早线电路和根基存储单位不异。请注重，对轮回的N-1个时钟相，每一个存储单位既不领受旌旗灯号也不供给旌旗灯号。
在这些时辰，存储晶体管上的泄电压值变更到迫使每一个偏置电流和坚持在其有关存储晶体管中的电流之间婚配。给出Z域传输函数为：
用根基存储单位级联提早N个周期，则须要2N个根基存储单位级联，并且电路的时钟馈通偏差和传输偏差会跟着N的增添愈来愈严峻，到最初原旌旗灯号将覆没在偏差旌旗灯号中。
提早线电路若要完成旌旗灯号提早N个时钟周期，则须要N+1个并联存储单位组成，并且须要N+1种时序。由于这类电路结构不须要级联，以是并不会像根基存储单位级联那样使得时钟馈通偏差和传输偏差愈来愈大。
可是时钟馈通偏差和传输偏差依然存在，以下给出处理体例。
3、时钟馈通偏差及传输偏差的改良
（1）时钟馈通偏差的改良
改良时钟馈通偏差可接纳S2I电路。
它的任务道理为：在φ1a相，Mf的栅极与基准电压Vref相连，此时Mf为Mc供给偏置电流JoMc中存储的电流为ic=I+ii。
当φ1b由高电平跳变为低电日常平凡，由于时钟馈通效应等身分形成Mc单位存储的电流中含有一个电流偏差值，假定它为△ii，则Mc中存储的电流为ic=J+ii+△ii。
在φ1b相时代，细存储管Mf对偏差电流停止取样，由于输出电流依然坚持着输出状况，以是Mf中存储的电流为If=J+△ii。当φ1b由高电平跳变为低电日常平凡，考虑到△ii
（2）传输偏差的改良
传输偏差发生的缘由是当电路级联时，由于传输的是电流旌旗灯号，要想旌旗灯号完整传输到下一级，必须做到输出阻抗无限大，但在现实中是不能够完成的，只能尽能够地增添输出阻抗。
连系S2I电路与调剂型共源共栅布局电路的长处，机关调剂型共源共栅布局S2I存储单位。
接纳O.5μmCMOS工艺，level49CMOS模子对电路仿真，仿真参数以下：

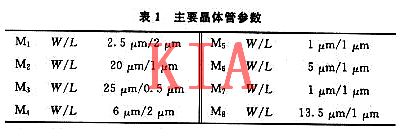

一切NMOS衬底接地，一切PMOS衬底接电源，一切开关管宽长比均为0．5μm／O．5μm。输出信号为振幅50μA，频次为200kHz的正弦旌旗灯号，时钟频次为5MHz，Vref=2．4V，VDD=5V。表1中给出了首要晶体管仿真参数。
将原电路根据提早线的布局毗连并仿真，提早3个时钟周期(相称于6个根基存储单位级联)，仿真成果如图所示。
阐发了第二代开关电流存储单位存在的错误谬误，提出了改良体例，并设想了能够提早肆意时钟周期的提早线电路，仿真成果标明，该电路具备极高的精度，从而使该电路能操纵于现实傍边。
