MOS管i-v特征-特征曲线和电流方程
与结型场效应管一样，其输入特征曲线也可分为可变电阻区、饱和区、停止区和击穿区几局部。

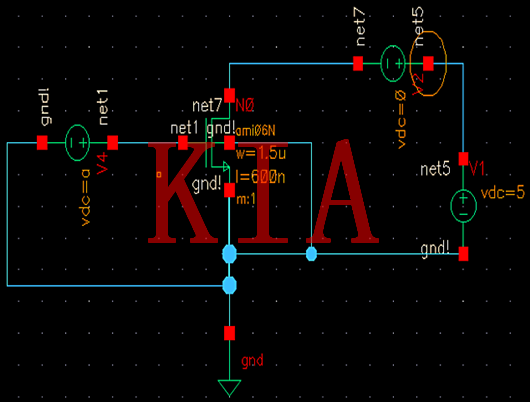

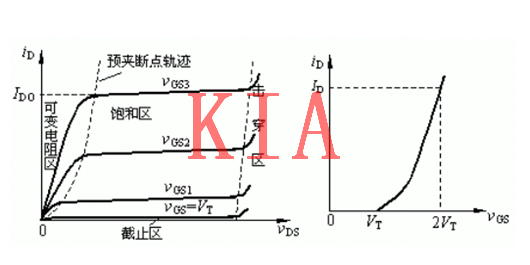

转移特征曲线如图1(b)所示， 因为场效应管作缩小器件利用时是任务在饱和区(恒流区)，此时iD几近不随VDs而变更，即差别的VDs 所对应的转移特征曲线几近是重合的，以是可用VDs 大于某一数值(vDs> VGs-VT)后的一条转移特征曲线取代饱和区的一切转移特征曲线。
iD与vGs的类似干系
与结型场效应管相类似。在饱和区内，iD与VGs的类似干系式为：
MOS管i-v特征-参数
MOS管的首要参数与结型场效应管根基不异，只是加强型MOS管中不必夹断电压Vp，而用开启电压VT表征管子的特征。
各类场效应管特征比拟
MOS管i-v特征-MOS管导通特征
导通的意义是作为开关，相称于开关闭合。

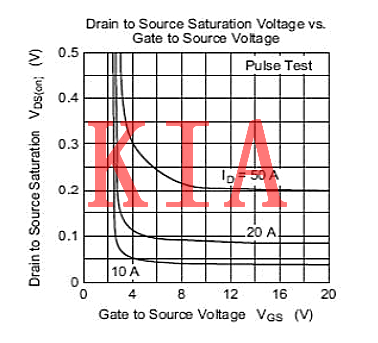

NMOS 的特征，Vgs 大于必然的值就会导通，合适用于源极接地时的环境( 低端驱动)，只需栅极电压到达4V或10V就能够了。
PMOS的特征，Vgs 小于必然的值就会导通，合适用于源极接VCC时的环境(高端驱动)。可是，虽然PMOS能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。
MOS开关管丧失

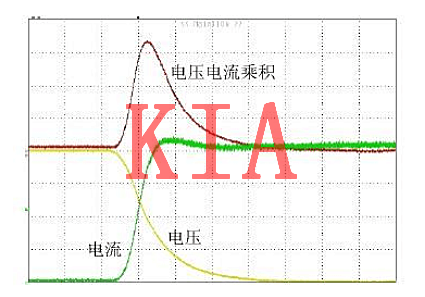

MOS在导通和停止的时辰，必然不是在刹时实现的。MOS 两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时间内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。
通常开关丧失比导通丧失大很多，并且开关频次越快，丧失也越大。导通刹时电压和电流的乘积很大，形成的丧失也就很大。
延长开关时候，能够减小每次导通时的丧失;下降开关频次，能够减小单元时候内的开关次数。这两种方法都能够减小开关丧失。
