图文分享|建造简略单纯场效应管检测仪-KIA MOS管
信息来历：本站 日期：2021-01-05
场效应管的全称叫做金属氧化物半导体效应晶体管也称MOS管。
它能够分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，源极上加有充足的正电压(栅极接地)时，栅极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。
转变栅压能够转变沟道中的空穴密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，可以使沟道的电阻增大或减小。
如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。MOS管更小更省电，以是他们已在良多利用场所代替了双极型晶体管。

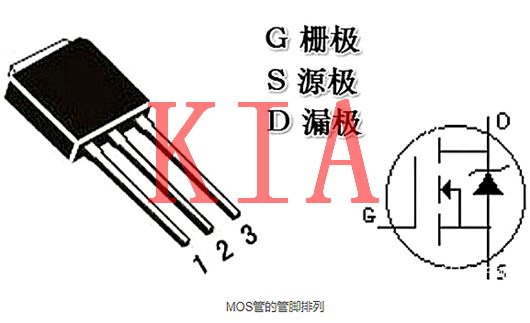

场效应管的三个管脚摆列
三个极别离是：G（栅极），D（漏极）s（源及），请求栅极和源及之间电压大于某一特定值，漏极和源及能力导通。它的任务道理比拟近似于晶体三极管。
怎样万用表丈量场效应管
1、把毗连栅极和源极的电阻移开，万用表红黑笔稳定，假设移开电阻后表针渐渐慢慢退回到高阻或无穷大，则MOS管泄电，稳定则无缺
2、而后一根导线把MOS管的栅极和源极毗连起来，假设指针立即前往无穷大，则MOS无缺。
3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针唆使应当是无穷大。
4、用一只100KΩ－200KΩ的电阻连在栅极和漏极上，而后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时候候表针唆使的值普通是0，这时候候是下电荷经由过程这个电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
咱们晓得，实在场效应管的任务道理和三极管比拟近似。场效应管的栅极相称于三极管的基极，只要要在他的栅极给一个高电平。那末源极和漏极之间就会导通。
若是给他的栅极低电平，源极和漏极之间就会断开，咱们便是按照这个道理来建造场效应管的检测电路的。
道理图比拟简略。有一个限流电阻。一个USB供电插座。一个形式管检测的插座，一个显现状况用的led发光二极管。两个触摸片，触摸片1的一端接电源正极，一端接MOS管的栅极。触摸片2的一端接电源负极，一端接电源负极。
检测电路任务道理
当用手触摸触片1时，相称于经由过程人体电阻。将MOS管的栅极电位下降。此时，MOS管导通，Led发光。当手指触碰出片2时，经由过程人体电阻，将MOS管的栅极电位下降，此时MOS管处于停止状况，Led燃烧。

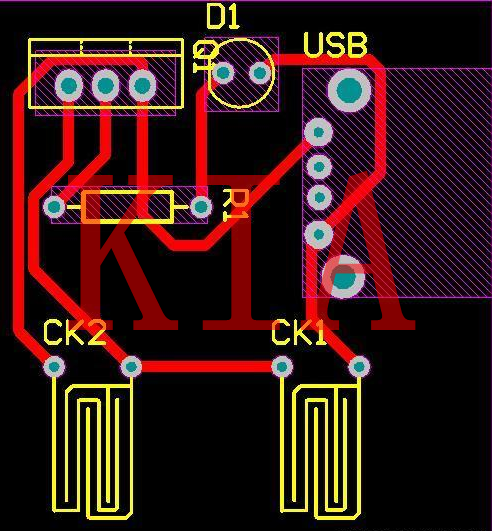

简略单纯场效应管检测仪-PCB板图纸

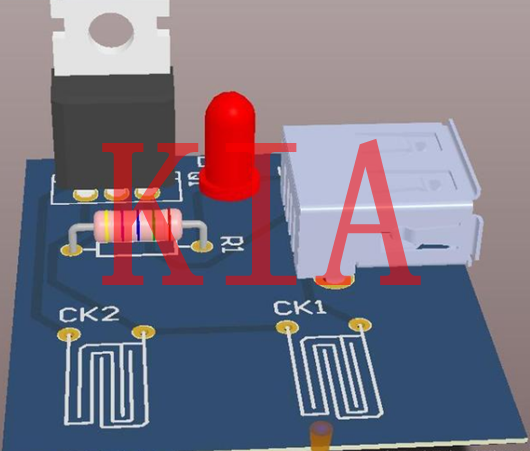

简略单纯场效应管检测仪-由PCB板天生的3d结果图
此电路无需调试，颠末测试比拟好用。用这个电路来检测场效应管速率很是快，并且也比拟精确。比用万用表检测管脚便利良多，并且比拟直观，有乐趣的小火伴一路脱手做一做吧。
