(只合适主板)场效应管替代只需巨细不异，分清N沟道P沟道便可，功率大的能够代换功率小的，主板的场效应管最好原值代换。
场效应管黑白判定
一、定性判定MOS型场效应管的黑白
先用万用表RX10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻细偏转。
再改用万用表RX1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表唆使值若为几欧姆，则申明场效应管是好的。
二、定性判定结型场效应管的电极
将万用表拨至RX100档，红表笔肆意接一个脚管，黑表笔则接另外一个脚管，使第三脚悬空。若发明表针有轻细摆动，就证实第三脚为栅极。
欲取得更较着的察看结果，还可利用人体接近或用手指触摸悬空脚，只需看到表针作大幅度偏转，即申明悬空脚是栅极,其他二脚别离是源极和漏极。
判定来由: JFET 的输出电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感到出电压旌旗灯号，使管子趋于停止，或趋于导通。若将人体感到电压间接加在栅极上，由于输出搅扰旌旗灯号较强，上述景象会加倍明 显。
如表针向左边大幅度偏转,就象征着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右边大幅度偏转，申明管子趋势导通，RDS↓，IDS↑ 。
但表针事实向哪一个标的目的偏转，应视感到电压的极性( 正向电压或反向电压)及管子的任务点而定。
注重事变:
(1)实验标明，当两手与D、S极绝缘，只摸栅极时，表针普通向左偏转。可是，若是两手别离打仗D、S极，并且用手指摸住栅极时，有能够察看到表针向右偏转的景象。其缘由是人体几个部位和电阻对场效应管起到偏置感化，使之进入饱和区。
场效应管在电路图中经常利用
表现，对于它的机关原来因为比拟笼统，咱们是浅显化讲它的利用，因为按照利用的场所请求差别做出来的品种单一,特征也都不尽不异;咱们在mpn中经常利用的普通是作为电源供电的电控之开关利用，以是须要经由过程电流比拟大；

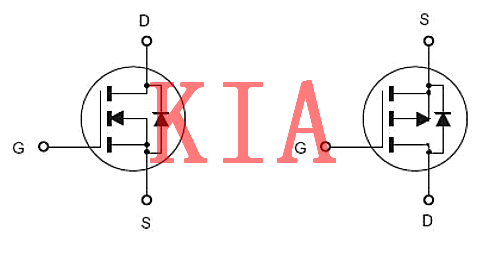

以是是利用的比拟特别的一种制作体例做出来了加强型的场效应管(MOS型)，它的电路图标记:
细心看看你会发明，这两个图仿佛有差别，这现实上是两种差别的加强型场效应管，第一个叫N沟道加强型场效应管，第二个叫P沟道加强型场效应管，它们的的感化是恰好相反的。
接下来看看是怎样利用它来当开关的，从图中咱们能够看到它也像三极管一样有三个脚，这三个脚别离叫做栅极(G) 、源极(S)和漏极(D) ，mpn中的贴片元件表示图是这个模样:
1脚便是栅极，这个栅极便是节制极，在栅极加上电压和不加上电压来节制2脚和3脚的雷同与不雷同，N沟道的，在栅极加上电压2脚和3脚就通电了，去掉电压就关断了，而P沟道的恰好相反，在栅极加上电压就关断(高电位)，去掉电压(低电位)就雷同了。
