本文清算了MOS管的一些根基利用电路，以下:

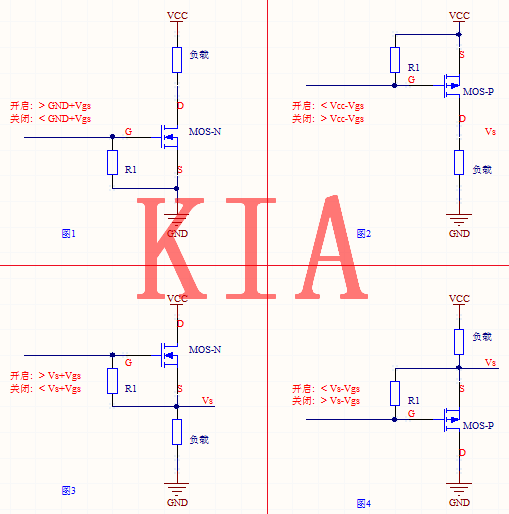

MOS管根基电路：上图是四种MOS管的利用电路，按利用环境的差别，普通有四种接法。
如图1，这是N管的最经常使用的一种电路，N管S端接地，D端接负载。则当G端旌旗灯号电压大于GND+Vgs的时辰，mos开启，当旌旗灯号电压小于GND+Vgs时封闭。R1电阻使无外加旌旗灯号时mos处于封闭状况。
如图2，这是P管凡是利用的接法。P管S端接Vcc，D端接负载。则当G端旌旗灯号电压小于VCC-Vgs的时辰，mos开启，当旌旗灯号电压大于VCC-Vgs时封闭。
以上两图中N管和P管的接法是凡是电路中最经常使用的接法，也是mos管的遍及利用体例，如无特别环境，MOS管在电路中便是按这两种接法利用。
上面图3和图4的利用接法例在一些特别场所中会利用的，并且驱动体例也较为特别。
如图3.此种N管的接法凡是在开关电源中会呈现。其特别的地方在于当MOS闭合的环境下，Vs=GND,以是旌旗灯号电压只需大于Vs+Vgs，MOS就可以翻开，可是当MOS翻开今后，则 Vs=Vcc，那末旌旗灯号电压就必须大于Vcc+Vgs能力让MOS坚持持续翻开。
以是普通电路中很少利用，在开关电源电路中，则利用一个自举电路来举高旌旗灯号真个电压。
如图4，此电路很少用到，由于当mos导通今后，Vs=GND,则旌旗灯号电压要小于GND-Vgs能力使得mos坚持导通，以是旌旗灯号电压要给一个负电压，电路更加费事，以是更少利用。
注：Vgs是mos管的最低开启电压，每一个MOS管的规格书上有表明。
MOS管根基电路
导通前提
NMOS管和PMOS管的导通前提不一样。
对NMOS，当Vg-Vs》Vgs（th）时，MOS管导通，即G极和S极的差大于必然值，MOS管会导通，可是也不能大太多，Vgs（th）和其余参数须要看MOS管的SPEC。
对PMOS，和NMOS管是相反的，当Vs-Vg》vsg（th）时，PMOS管导通，即S极和G极的差大于必然值，MOS管会导通，可是也不能大太多，一样的，详细参数看SPEC。
根基开关电路

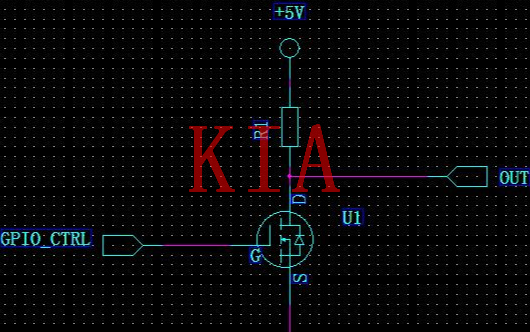

NMOS管普通用在旌旗灯号节制上。
以下，当MOS管停止时，OUT经由过程电阻R1上拉至+5V，Vout=5V；当GPIO_CTRL电压大于MOS管开启电压时，MOS管导通，D极电压即是S极电压，OUT=0V；

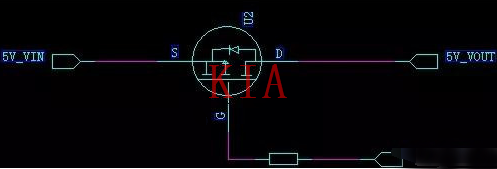

PMOS管经常使用在电源开关上。
当GPIO_CRTL=0V，S和G极压差大于MOS管开启电压时，MOS管导通，5V_VOUT=5V_VIN；
