buck开关型调剂器拓扑
根基任务道理：线性调剂器串接晶体管的高消耗使它很难在输入大于SA的场所利用。由于高消耗请求大致积的散热器，而大致积的散热器及轻巧的工频变压器与电路其他部件的集成小型化很不调和。如许的线性调剂器输入负载的功率密度仅为0.2一0.3W/in3，不能知足电路体系小型化的请求。
代替线性调剂器的开关型调剂器早在20世纪60年月就起头利用。它将疾速通断的晶体管置于输入与输入之间，经由过程调理通断比例（占空比）来节制输入直流电压的均匀值。该均匀电压由可调宽度的方波脉冲组成，方波脉冲的均匀值便是直流输入电压。
利用适合的LC滤波器可将方波脉冲光滑成无纹波直流输入，其值即是方波脉冲的均匀值。全部电路接纳输入负反应，经由过程检测输入电压并连系负反应节制占空比，不变输入电压不受输入网压和负载变更的影响。今朝这类开关型调剂器功率密度可达l_4W/in3，并且能够取得与输入断绝的多组输入。它们无需工频变压器。有些DC/DC变更器功率密度可高达40- 50W/in3。图1.4所示为最早的开关型调剂器-buck调剂器。此中，开关器件Ql作为单JJ单掷开关与直流输入电压Vdc串连。在开关周期y内，Q1导通时候为To。。Q1导通时，Vl点电压为Vd。（设Ql导通，压降为零）。Ql关断时，Vl点电压敏捷降落到零。若不钳位二极管Dl（也称续流二极管）将其钳位于地，则Vl点电压波形会降得很负而破坏Ql。设现在二极管Dl压降也为零，则Vl点电压波形为矩形波，如图1.4(b)所示，T。时段电压为Vd。，其他时段电压为零。该电压的直流值（或称均匀值）为Vd。To。IT。L。C。滤波器接于Vl和Vo电压之间，它使输入点Vo成为幅值即是Vd。To。IT的无尖峰无纹波的直流电压。采样电阻Rl和R2检测输入电压Vo，并将其输入偏差缩小器(EA)与参考电压Vref进行比拟。被缩小的偏差电压Ve：被输入到脉宽调剂器（电压比拟器）PWM。

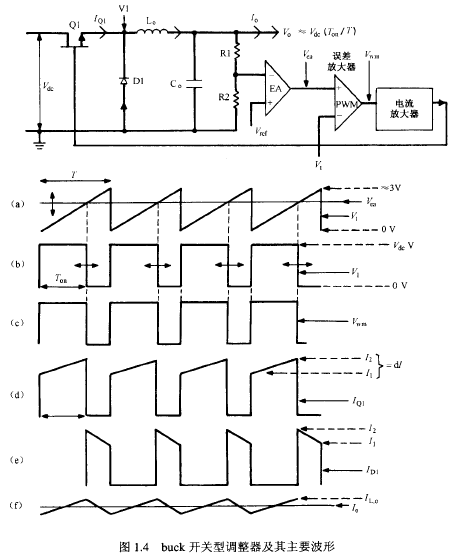

图1.4 buck开关型调剂器及其首要波形
PWM LC较器的另外一个输入是周期为了的锯齿波，如图1.4(a)所示，其幅值普通为3V。PWM电压比拟器发生矩形波脉冲，即图1.4(c)中的Vwm，它从锯齿波出发点起头到锯齿波与偏差缩小器输入电压交点竣事。是以，PWM输入的脉冲宽度To。与偏差缩小器输入电压成比例。
PWM脉冲输入到电流缩小器并以负反应体例节制开关管Ql的通断。其逻辑干系是：若输入电压Vdc稍下降，则EA输入电压Ve。将下降使锯齿波与Ve。交点提早，Ql导通时候
