操纵分立器件搭建MOS驱动的话，普通会操纵互补的三极管搭建图腾柱电路，可是为甚么会是图腾柱的布局不是半桥的布局呢？又为甚么是要用三极管呢？用MOS管不能够吗？
起首，下图是典范的图腾柱布局，这个电路是能够普通驱动MOS的。
可是，这个电路存在一些缺乏的地方，比方输出的电压老是不能到电源轨，会差一个VBE的结压降，约莫是0.7V摆布，固然存在这个题目，可是拿来驱动MOS是没题目的，由于MOS管也是有一个开启电压的，可是用着老是不太舒畅。
同时注重这里的三极管普通拔取大电流、高缩小倍数的，最好是开关三极管。
由于输出受限，下面是操纵MOS搭建的近似电路
起首要明白的是，下面电路根基不能普通任务。由于如许也根基是电压跟从的情势，可是输出会与输出有一个MOS开启电压的差异，明显比三极管大多了。由此致使后级的功率MOS管更不能普通任务了。
而后又搭建了下面两种半桥布局的电路
下面两种电路都委曲能够任务，可是会存在驱动管高低纵贯的题目，致使驱动管有纵贯电流会引发较大的消耗，处理的方法最好是插手死区节制。
可是死区电路较为庞杂且难以操纵分立元件很好婚配，以是颠末实验以后，引出了下面操纵MOS搭建的电路，下面将MOS驱动的充放电电路操纵二极管辨别开来，并且操纵RC对MOS的开启旌旗灯号停止简略延时。
结果仿真仍是根基能够的，可是在输出频次变更的时辰能够会影响结果，比方在LLC电路中不必然能操纵。这类MOS半桥电路在有些驱动芯片的数据手册下面见到过，能够操纵集成电路工艺能够完成更好的死区婚配以完成这类体例。
至于下面的三极管半桥计划，由于三极管是电流驱动器件，能够用基极电流限定最大电流，也能够操纵电阻或电感减缓纵贯的消耗，可是不倡议如许用，驱动MOS的话间接用三极管搭建图腾柱电路就能够完成很好的结果了。

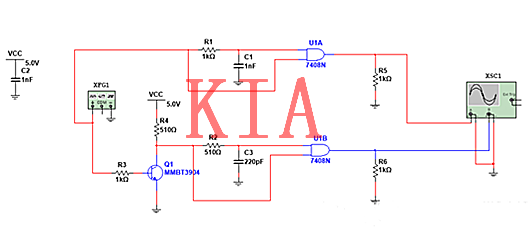

至于死区电路，有下面的仿真
下面电路焦点便是操纵与门将原始旌旗灯号和颠末延时后的旌旗灯号求与逻辑，能够提早回升沿旌旗灯号。
一样，能够操纵或门来对降落沿旌旗灯号停止提早。将设想一个小板子用来完成零丁PWM旌旗灯号的死区天生。
