接纳MOS管的稳压器扩流电路剖析-KIA MOS管
信息来历：本站 日期：2020-12-23

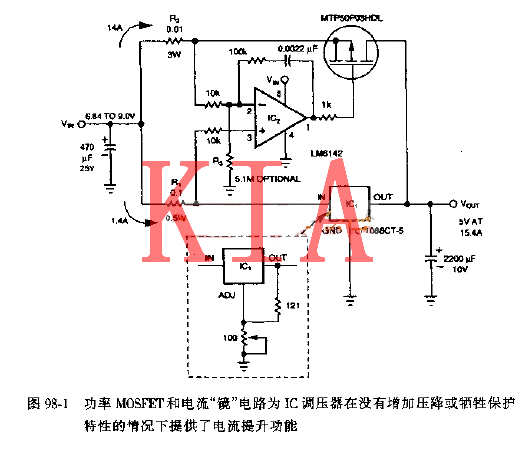

接纳MOS管的稳压器扩流电路图98-1和图98-2示出的电路利用了一只电流“镜’，和一只功率MOS管从而加强了 IC 调压器输入电流的才能。这类电路保留了Ic调压器的一切掩护特色，并且为MOS管供给了杰出掩护。
与零丁任务的IC调压器的关断(枷因 ut )电压比拟，这类调版器的关断电压在10A电流时仅回升了0.1V。在图98-1和图98-2中R1和R2是电流敏感电阻器，流经IC调压器的电流流过R1;而流经 M0SFET的电流则流过R2。
运算缩小器调制MOSFET的导通电阻，迫使R1上的压降即是R2上的压降。这类调制以R1:R2比率使流经MOSFET的电流映像到流经IC调压器的电流。
运算缩小器能够或许或许在输人共模电压即是其供电电压的环境下任务;从而已能够或许或许在止电源供电时代敏感电流。运算缩小器的增益使R1和R2都能够或许利用小阻值的电阻，如许，就可以够或许使调压器的关断电压的电压增量很小。
稳压器扩流电路
在图98-2中,在电流“镜”布局中的一对pup晶体管取代了运算缩小器,该种布局除两只晶体管的基极-发射极电压会下降电流“党”的精度以外，其余均取得使人对劲的结果。
电流“镜"精度的下降仅代表了在经负载前提下的一个题目,若是你划定了一种最小负载,那末就能够或许疏忽这个题目。此两种电路均具备杰出的不变性和疾速的瞬态呼应功效。
这里利用的p型沟道MOSFET是属于低阈值逻辑型器件,它在低的门-源电压值规模内，其导通电阻都很低。另外,LM6142运算缩小器能够或许或许在1.8V最小电源电压下任务。
这些特色许可图98-1中所示电路供给如表98所列出的输入电压和电流。要取得低电压值,也能够或许用一只输入可调的一样的IC取代输入电压牢固的调压器，如图98-1中虚线局部,该电路仍坚持低的压降,如许一来,图98-1中的电路就可以起到输入大电流5~3V电压的功效。
稳压器扩流电路
