场效应管恒流源电路图及电路简述分享-KIA MOS管
信息来历：本站 日期：2020-12-22
恒流源电路图一
如图，此中分压电阻和稳压管为场效应管的栅极供给一个牢固的基准电压。
恒流源电路图二
基于场效应管的恒流源电路道理图以下图所示，电流颠末采样电阻转换为采样电压。采样电压经运放A2反向缩小后作为反应电压VF送入运放A1的同相端，与基准电压VR停止比拟，对栅极电压停止调剂，从而对输出电流停止调剂，使全部闭环反应体系处于静态均衡中，以到达不变输出电流的目标。
若是输出电流增大，则采样电阻上的采样电压随之增大，反应电压VF也增大，运放A1同相端电压增大，而基准电压不变，运放A1的输出电压为（VF-VR）K（K为运放A1的开环增益），是以运放A1的输出电压降落，栅极电压降落从而使输出电流降落，使输出电流坚持稳定。

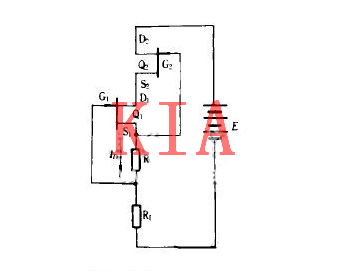

恒流源电路图三
该电路材料具体申明：场效应管恒流源特征的阐发与研讨
场效应管属于电压节制元件，这一点近似于电子管的三极管，但它的机关与任务道理和电子管是截然差别的，与双极型晶体管比拟，场效应晶体管具备以下特色：
（1）场效应管是电压节制器件，它经由进程UGS来节制ID;
（2）场效应管的输出端电流极小，是以它的输出电阻很大。
（3）它是操纵大都载流子导电，是以它的温度不变性较好;
（4）它构成的缩小电路的电压缩小系数要小于三极管构成缩小电路的电压缩小系数;
（5）场效应管的抗辐射能力强;
（6）由于不存在混乱活动的少子分散引发的散粒噪声，以是噪声低。

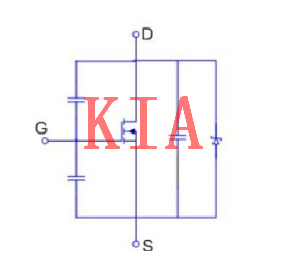

所谓守旧时辰，由两部分构成：提早时辰td(on)和回升时辰tr,关断时辰近似：提早时辰和降落时辰。
守旧时辰是指，当栅源间加电压，由于栅极电容的存在须要一个充电的进程能力到达栅源的开启电压，这也是td(on)的时辰，而后MOS管就导通了，注重，这时辰候ids的电流并不是渐变的，是迟缓回升的，当ids回升到稳态的时辰记作tr回升时辰。
关断时辰近似，由于电容须要放电，且一样电流须要降落的进程。这就诠释了为什么第一幅图的恒流源电路建立，由于mos管开启时，并不会说反向输出端此时无输入会到达饱和，电流是一个迟缓回升的感化，此时负反应便能够援用到反相输出端到达节制电流的感化。
