电容和电阻这两种板卡上罕见的电子元件，实在，在CPU或显卡的供电电路中,除它们以外另有两种电子元件是必不可少的，那便是电感线圈(简称电感)和MOSFET管(场效应管简称MOS管)。

电感线圈

在主板CPU插槽四周或显卡上，除一个个竖立的圆柱形电容出格惹人注视外，咱们还能看到三四个用铜线环绕纠缠起来的线圈，这类线圈便是咱们常说的电感，按照它的布局，人们也称它为电感线圈。

一、电感的感化是甚么?

电感在全部供电体系的感化首要有:一方面是过滤高频旌旗灯号,二是与MOS管、电容等构成直流电转换电路，电理机能的黑白，与它所接纳的铜线粗细、绕线体例、有不磁芯有干系。

一个好的电感线圈，若是接纳单线绕制,那铜线应当粗大一些, 同时环绕纠缠的距离也应当很平均，若是接纳的是多股铜线绕制,每股铜线之间要相隔平均,同时在圆周上散布也尽可能平均。

跟着手艺的不时前进，电感在封装体例上发生了很大的变更。在一些主板或显卡上已看不到那铜丝环绕纠缠的”轮胎”,取而代之的是PVC封装的立式线圈电感或是玄色塑料封装的屏障式电感。

从实质来讲来这些电理机能上不很大的差异,但从电感的现实利用来看,当电路中的电流较强时，利用的电感体积较大(如CPU插槽四周的线圈)，而当电路中的电流绝对弱一些的时辰，所接纳的电感体积普通较小(如内存赞助供电电路),因此此刻不少显卡的供电电路中都会接纳小型的立式线圈电感或是屏障式电感。

二、电感的机能参数有哪些?

电感的根基参数是电感量,首要单元有亨利(H)、毫亨利(mH)、微亨利(μH),它们之间的干系是1H= 1000mH= 1000000uH。普通环境下电感的参数是不标在线圈上的，而是用特定的称号标注。

但在立式线圈电感或屏障式电感上,普通会标有"3R3" 等字样此中“3R3”便是电感的型号，经由过程它也能够看出电感量那就是"3.3μH" 。

固然,电感除电感这个参数外,另有感抗XL (即电感线圈对交换电流障碍感化的巨细)、线圈的Q值(线圈品质的一个物理量)、散布电容(线圈的匝与匝之间、线圈与屏障罩之间,和线圈与底板之间的电容)等。

MOS管

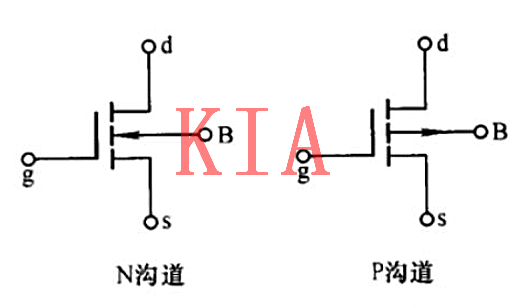

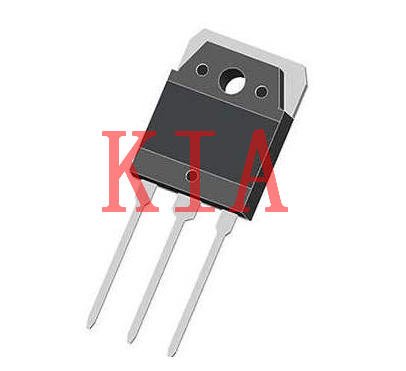

MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor),即金属氧化物半导体型场效应管，属于场效应晶体管中的绝缘栅型。

因此,MOS管偶然被称为场效应管在普通电子电路中，MOS管凡是被用于缩小电路或开关电路。而在主板上的电源稳压电路中,MOSFET表演的脚色首要是判定电位,它在主板上常用”Q”加数字表现。

一、MOS管的感化是甚么?

今朝主板或显卡上所接纳的MOS管并不是太多，普通有10个摆布,首要缘由是大局部MOS管被整合到IC芯片中去了。

因为MOS管首要是为配件供给不变的电压,以是它普通利用在CPU、AGP插槽和内存插槽四周此中在CPU与AGP插槽附近各支配一组MOS管，而内存插槽则共用了一组MOS管, MOS管普通因此两个构成一组的情势呈现主板上的。

电感与MOS管是若何协作的?

经由过程下面的先容，咱们晓得MOS管对全部供电体系起着稳压的感化，可是MOS管不能零丁利用,它必须和电感线圈、电容等配合构成的滤波稳压电路，能力阐扬充实它的上风。

主板上的PWM(Plus Width Modulator,脉冲宽度调制器)芯片发生一个宽度可调的脉冲波形,如许能够使两只MOS管轮番导通当负载两头的电压(如CPU须要的电困)要下降时，这时候候MOS管的开关感化起头失效,内部电源对电感停止充电并到达所需的额外电压。

当负载两头的电压下降时，经由过程MOS管的开关感化,内部电源供电断开电感开释出适才充入的能量,这时候候的电感就变成了“电源”,持续对负载供电。

跟着电感上存储能量的不时耗损负载两头的电压又起头逐步下降，内部电源经由过程MOS管的开关感化又要充电。如许轮回不时地停止充电和放电的过程，从而构成一种不变的电压，永久使负载两头的电压不会下降也不会下降。
