有源电阻
MOS管的恰当毗连使其任务在必然状况(饱和区或是线性区)，操纵其直流电阻与交换电阻能够作为电路中的电阻元件操纵。
MOS二极管作电阻
MOS二极管是指把MOS晶体管的栅极与漏极彼此短接组成二端器件，如图所示。

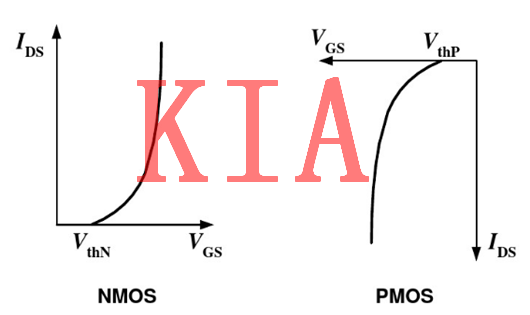

由上图可知，MOS二极管的栅极与漏极具有同的电位，MOS管老是任务在饱和区，按照饱和萨氏方程可知其转移特征曲线(漏极电流一栅源电压间的关系曲线)以下图所示。
有源电阻

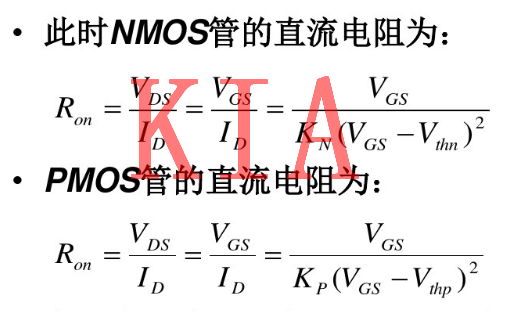

(1) 直流电阻
由以上两式能够发明: MOS二极管的直流电阻与器件的尺寸相干，并且还取决于Vgs的值。
（2）交换电阻
交换电阻能够视为MOS管的输入特征曲线在VDS=Vgs时的斜率，对抱负的环境，即忽略沟道调制效应时，其值为无限大。
斟酌沟道调制效应时，交换电阻是一无限值，但弘远于在该任务点上的直流电阻，且其值根基恒定。
1.疏忽衬底偏置效应

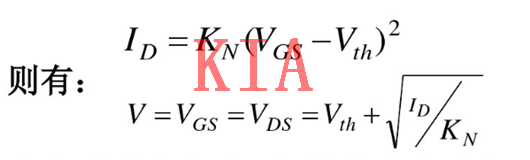

起首按照饱和萨氏方程，可获得其电压与电流特征:
上式申明当流过三极管的电流肯定后，MOS管的二端压降仅与多少尺寸有关。

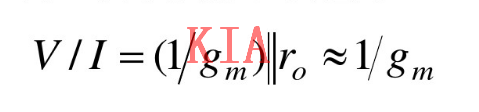

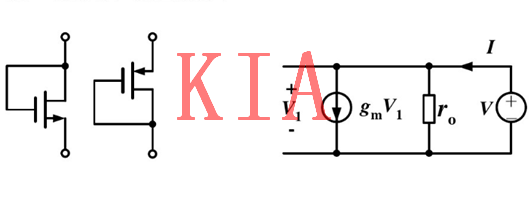

再按照MOS二极管的低频小旌旗灯号模子,有: V1= V和1=V/ro+gmV。以是小旌旗灯号任务时MOS二极管可类似为一个两头电阻，其值为:
由上式能够看出:
二极管毗连的MOS管的交换电阻即是其跨导的倒数,且为一非线性电阻。
但因为在摹拟电路中普通交换旌旗灯号幅度较小，是以,在直流任务点肯定后，能够以为其值为一恒定值。
2.斟酌衬底偏置效应

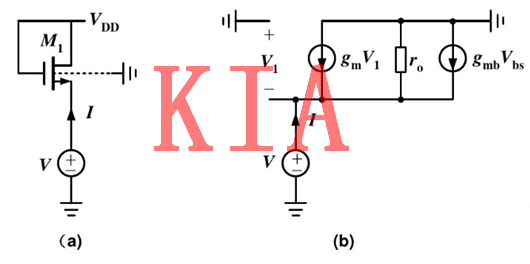

若是斟酌体效应，以下图(a)所示，因为衬底接地电位，则有: V1=-V，Vbs=-V,其等效电路以下图(b)所示。

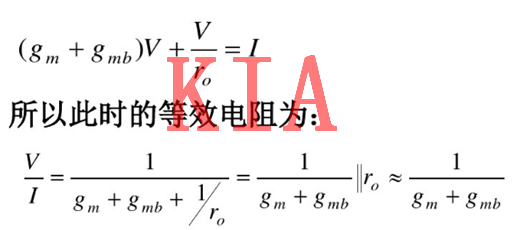

按照KCL定理，由上图(b)能够获得:
上式即为斟酌了衬底偏置效应与沟道调制效应的小旌旗灯号电阻,由上式可知:在斟酌衬底效应后，从M1的源端看其阻抗下降了。
MOS管的栅极接牢固偏置
按照MOS管的栅极所接的牢固偏置的巨细差别，MOS管可任务于饱和区与三极管区。在现实操纵中，按照输入端差别，又可分为漏输入与源输入两类任务体例。
当MOS管在电路中作有源电阻时,普通栅接牢固电位 (接漏是一种惯例)，这时候按照栅电压巨细来鉴定MOS管的任务地区(饱和区与三极管区)，别的，输入的端口是源端或是漏端，其显现的阻抗也差别。
