MOS管低频小旌旗灯号模子:小旌旗灯号是指对偏置的影响很是小的旌旗灯号。
因为在良多摹拟电路中，MOS管被偏置在饱和区，以是首要推导出在饱和区的小旌旗灯号模子。
在饱和区时MOS管的漏极电流是栅源电压的函数,即为一个压控电流源，电流值为gmVGS，且因为栅源之间的低频阻抗很高，是以可得到一个抱负的MOS管的小旌旗灯号模子，如图所示。
此中(a)为抱负的交换小旌旗灯号模子。
现实的摹拟集成电路中MOS管存在着二阶效应，而因为沟道调制效应等效于漏源之间的电阻ro;而衬底偏置效应则表现为背栅效应，便可用漏源之间的等效压控电流源gmbVbs表现，是以MOS管在饱和时的小旌旗灯号等效模子如图(b)所示。
上图所示的等效电路是最根基的，按照MOS管在电路中差别的接法能够进一步简化。
在高频操纵时，MOS管的散布电容就不能忽略。即在斟酌高频交换小旌旗灯号任务时必须考虑MOS管的散布电容对电路性的影响，以是MOS管的高频小旌旗灯号等效电路能够在其低频小旌旗灯号等效电路的根本上加入MOS管的级间电容完成，如图所示。
差别任务状况(停止、饱和、线性)时MOS管的散布电容值差别，是以若停止具体的计较比拟坚苦，但能够经由过程软件摹拟停止阐发。
别的，在高频电路中必须注重其任务频次受MOS管的最高任务频次的限定(即电路的任务频次如高于MOS管的最高任务频次时，电路不能一般任务)。
MOS管的恰当毗连使其任务在必然状况( 饱和区或是线性区) ,操纵其直流电阻与交换电阻能够作为电路中的电阻元件利用。
MOS二极管作电阻

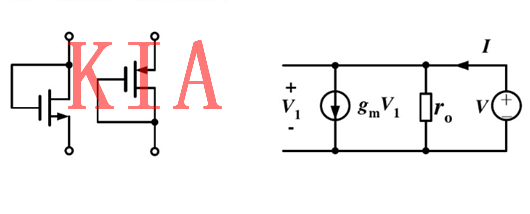

MOS二极管是指把MOS晶体管的栅极与漏极彼此短接构成二端器件，如图所示。

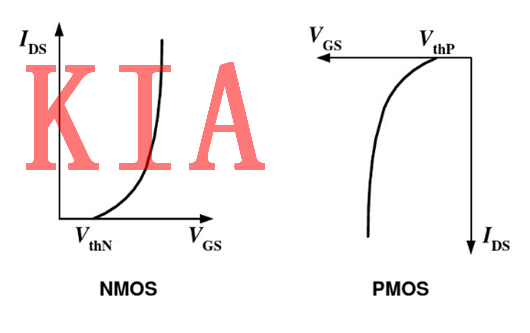

由上图可知，MOS二极管的栅极与漏极具有同的电位，MOS管老是任务在饱和区,按照饱和萨氏方程可知其转移特征曲线(漏极电流一栅源电压间的关系曲线)以下图所示。
