继电器两头并联二极管剖析

电感和电感器

电感（inductor）是一个绕在磁性资料上的导线线圈（coil），电感通以电流时发生磁场（magnetic field），磁场很懒，不喜好变更，成果呢，电感就成为障碍其电流（current）变更的元件。

若是流过电感的电流恒定，电感就很欢快，不必对电子流出任何力（force），此时的电感线圈便是通俗导线。

若是咱们想间断电感中的电流，电感就会着力（电动势，EMF），试图保持此中电流。若是电感本身组成回路，电路中又不电阻（resistance），那末实际上，电子流永久在轮回活动。

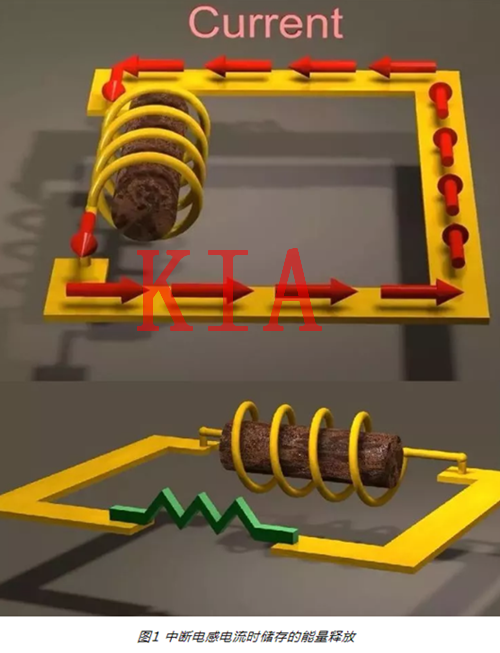

可是，除非咱们接纳超导体，不然一切的导线都对电流有障碍感化，终究电感电流将衰减（decay）为零，且电阻越大，衰减越快。不过，感抗（inductance）越大，衰减则越慢。如图1所示。

一旦电流变为零，因为电感老是试图障碍电流变更，此时它又想保持电路电流为零。 以是，当咱们把电感接入电路中时，电感顿时着力，试图障碍电流增添，可是电流仍是渐渐在增添。电感感抗越大，电流增大的速率越慢。当电流不再增添而达到稳态值后，电感又兴高采烈了，不必再着力了！如图2所示。

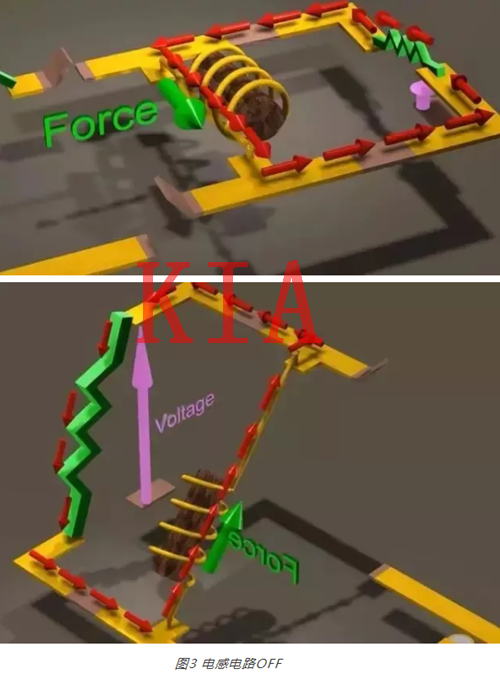

当咱们堵截电感中的电流时，电感又着力想保持稳态电流值。若是此时电感与一个电阻相连，则电阻两头的电压是其电阻值与电流的乘积。

因为电感最大的本事便是禁止电流的渐变，是以，不论电阻值是几多，在电路被堵截后的刹时，电感中的电流与堵截前是一样的。若是电阻值很大，则电流与电阻的乘积也很是大，成果，电感上会发生刹时的高电压。如图3所示。

因为电感中的电流不能渐变，若是要堵截电感电路，咱们老是须要供给电感电流开释回路。假设不供给开释回路，电感电流就会自寻通道，比方，经由过程氛围开释，经由过程开关触点或其余不应导电的元件开释。短时辰的高电压将对电路发生极大的粉碎。

电感器能够或许发生高电压的才能在电源设想时很是有效，但也象征着，在不筹办好开释通路时不能够随意堵截电感电路。

续流二极管

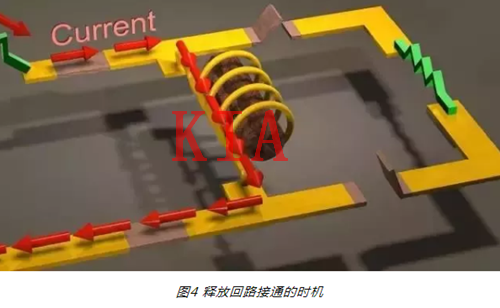

从图中能够看出断电时EMF发生的刹时高压（数倍乃至数十倍于电源电压）若是无处开释，会对电路的其余元件构成侵害，而若是供给开释回路，又怎样能当令接通呢？即电感电路接通时，开释回路不通，而电感电路断开时开释回路就接通。如图4所示。

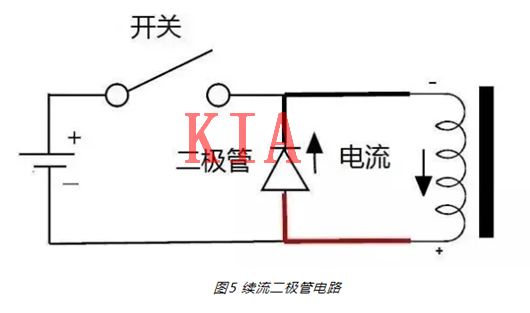

电阻是双领导电的，而二极管就具备单领导电特征。是以咱们接纳如图5所示的电路，图中并联在电感两头的二极管称为续流二极管（flyback diode或flywheel diode）。

续流二极管的感化

续流二极管凡是和储能元件一路利用，其感化是避免电路中电压电流的渐变，为反向电动势供给耗电通路。电感线圈能够颠末它给负载供给延续的电流，以避免负载电流渐变，起到光滑电流的感化！

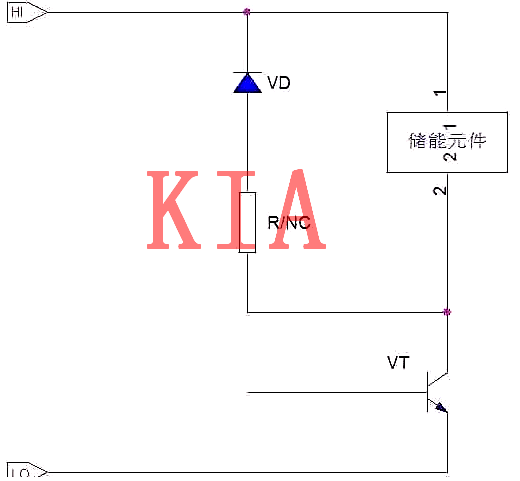

在开关电源中，就能够见到一个由二极管和电阻串联起来组成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路能够开释掉变压器线圈中贮存的能量。

继电器续流二极管的挑选

继电器并联的二极管，不是甚么BUCK电路中的续流二极管，因为继电器线圈的是理性负载，感化是接收驱动三极管在断开时继电器线圈的自感电压；

按照楞次定律，电感上的电流在减小时，会发生一个自感电压，这个电压的标的目的是正电源端为负，驱动管集电极为正，这个电压会击穿三极管，以是在继电器上并联一个接收二极管，接收这个自感电压。

第一，电路ms级以下时辰参数对机器触点影响赐与疏忽

第二，即使是1N4000反向规复时辰也远低于ms，正领导通时辰更小

第三，驱动管极间电容，继电器寄生电容足以使高速二极管无用武之地

第四，电感储能的耗损首要依托绕组电阻，普通处于过阻尼状况

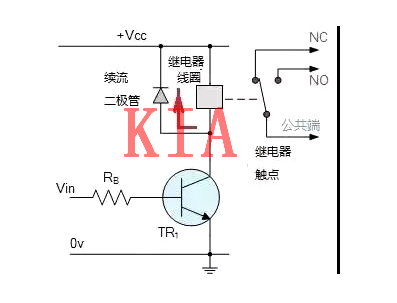

对图中的开关，咱们常常利用晶体管。如图所示，用一个晶体管TR1去节制继电器线圈（relay coil）的导通，继电器触点再去节制负载电路。

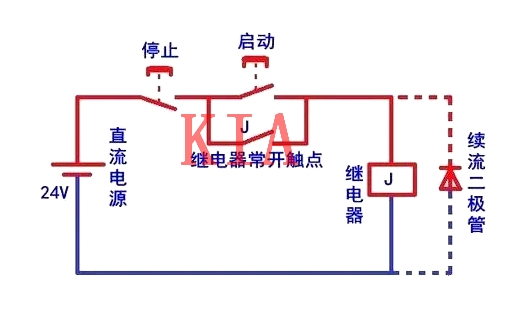

继电器线圈的续流电路

二极管负极接直流电源正极，继电器线圈断电时，二极管顺手推舟，为线圈高电压供给开释路子。若是不续流二极管，晶体管断开时在线圈两头发生的高电压将对晶体管电路构成极大的破坏，此时续流二极管起到了掩护感化。

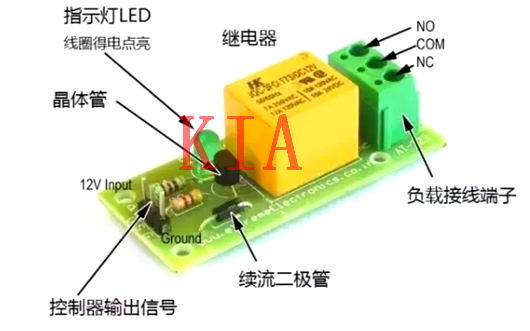

为此，常常将二极管间接和继电器做在一路，如图所示。

为甚么要加续流二极管

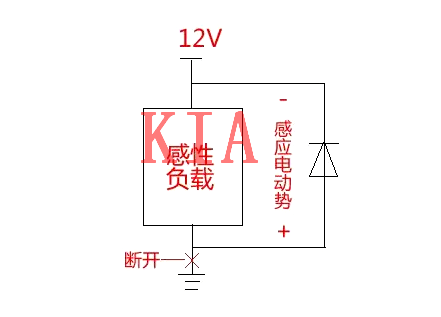

理性负载会发生感到电动势，感到电动势的标的目的和加在它两头的电压标的目的是相反的，当理性负载俄然断电，感到电动势还在，因为感到电动势与本来的电压标的目的相反，在不断电的时辰，另有本来的电压与之对消，断电后就不与感到电动势对消的电压了；

这个感到电动势就有能够构成电路中的元器件破坏，加个二极管今后，这个二极管恰好与理性负载构成了一个闭合回路，回路中的电流标的目的恰好和二极管是正领导通的，就能够够开释感到电动势的电流了。
