场效应管的甲类功放剖析

场效应管单端甲类功放：音频功率缩小器简介-音频缩小器按所用缩小器件可分为电子管缩小器、晶体管缩小器、集成电路缩小器、场效应管缩小器和由上述所用器件两种或两种以上组成的夹杂缩小器,各种缩小器电路及所用元器件也是八门五花、一成不变，由此对音源的重放音质又各具特点，很难说哪种缩小器能以偏概全、技压群芳成为全能缩小器。

电子管缩小器因为空间电荷的传输时滞感化，重放音色暖和温和，特别是弦乐人声，表现为醇美剔透，回味无穷。晶体管和集成电路缩小器具备锋利的阐发力、宽广的频响和强劲的静态，具备生气兴旺、催人奋进的感化力。场效应管缩小器和夹杂器件缩小器，力求综合电子管和晶体管音频特征，首创异彩，让乐声更逼真，让音色更完善。

各种音频缩小器具备各自的长处及属性，也各有其缺乏的地方，而场效应管缩小器支流兼具晶体管和电子管二者的上风，同时还具备二者所不的上风。在电路程式上，大批理论证明，单端甲类功放因此效力换音质的典型，具备不相上下的音乐魅力。

缩小器按任务状况的不同普通可分为3类:

①A类缩小器，又称为甲类缩小器;

②AB类缩小器，又称为甲乙类缩小器;

③B类缩小器，又称为乙类缩小器。

因为甲类功放在旌旗灯号缩小进程中，不存在交越失真，音乐声结果好，深受声响发烧友推重 而制约甲类功放进步的一个首要身分是几近一切的单端甲类机械都须要输入变压器；别的甲类机械功耗较大，机械的不变性也遭到影响。

普通家用的甲类功放，具备的6W的功率输入．足以知足音乐赏识的请求．条件是听音面积不能太大。别的音箱要有较好的活络度，从降落建造本钱、减小功耗、进步靠得住性的角度斟酌，需要挑选一种布局简略，功耗绝对较低的线路。

PASS ZEN 系列缩小器具备布局简略，音质好等凸起长处。PASS ZEN1缩小器比PASS ZEN4，A5等缩小器输入功率小很多，电路很是简练，且静态功耗也小很多。

因为PASS ZEN1接纳电容作耦合输入，可防止直流输入对扬声器形成的破坏，以是建造时可省去扬声器掩护电路；

不用担忧电容输入缩小器的低频下潜题目，从现实测试和听音环境看，声响在20-20000Hz规模内比拟平展，同时因为接纳VMOS缩小管，音色酷似电子管缩小器。

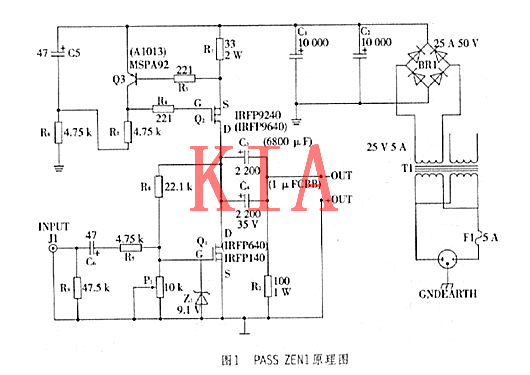

PASS ZEN1缩小器道理图如图1所示，从电路上能够看出ZEN1是一级恒流源负载的缩小电路，利用IRFP9240作为恒流管，任务在甲类缩小状况。因为道理图中所标注型号MOS管较难采办到，实际建造时本机选用代用管。

此中MSA92用A1013取代，IRFP9240用IRFP9640取代，IRFP140用IRFP640取代，固然也可拔取近似VMOS管做替换尝试，但因为脚位及开启电压不同过大，不操纵K系列与J系列场效应管。

上面就建造进程中的几个关头题目做先容。

（1）电源电路

因为PASS ZEN1缩小器任务在单端甲类状况，双通道任务时，静态电流约为4A，如接纳单只变压器供电，变压器容量与次级线径均要较大，不然接纳每声道自力供电是个不错的挑选。本机接纳1只500W 环牛为双声道供电；

因为静态电流较大，整流桥的容量、品德必然要有保障，双声道供电应选用50A整流桥，不然压降过大，整流桥严峻发烧，乃至销毁，应保障供电电压在34 V摆布；

同时因为电源电路负载较重，滤波电容必然要有充足的容量，不然能够激发交换声，如在不接纳稳压供电环境下难以消弭交换声，可接纳简略的RC滤波形式，结果也很好，此时R应接纳阻值在0.1Ω以下的电阻，并接纳多阶滤波形式。

（2）缩小电路调试

PASS ZEN1的静态任务电流由R1设定，恰当加大R1可进一步降落功耗，但同时机械的最大输出功率也有所降落。在散热片面积偏小环境下，可操纵上述体例折衷，但普通不倡议如许做。

在电路毗连无误环境下，给机械加电，丈量Q1的S，D脚间电压，并调剂P1，使得S，D间电压为供电电压的一半。

（3）机械音色的调校

对本缩小器音色影响较大的器件， 首要是IRFP140及输入电容C3，C4，电容应尽量拔取音频公用电容器，同时也可以利用1支6800 uF并联1支1 uF CBB电容取代C3，C4。

（4）机械的散热与功率管的牢固

因为甲类机械发烧量很大，应接纳大型外置散热器或强迫风冷。功率管可间接牢固在散热片上，因为散热片温度很高，电路板应间隔散热片稍远，经由过程导线毗连功率管。

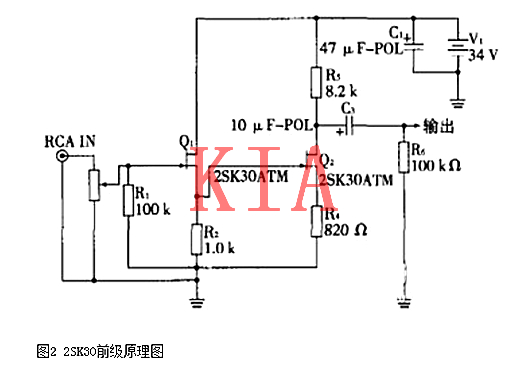

PASS ZEN1是一部增益较小的纯后级，需毗连前级缩小器才可驳接CD等播放器。若无前级，可操纵节型场效应管2SK30便宜一部前级。因为2SK30属于耗尽型场效应管，偏置电路变得简略，斟酌到操纵PASS ZEN1的电源。现实利用的前级缩小器道理图如图2。

注重，在不利用2SK30前级时，因为旌旗灯号接纳反相缩小，应按图1所示毗连扬声器，但在插手2SK30后，因为2SK30一样组成一个反相缩小器，图1所示扬声器的毗连相位应倒置。至此，一部有浓烈电子管音色的单端场效应管缩小器建造终了，电路简练，音色平衡，解析力也相称不错。
