设想一个驱动继电器(或电磁阀、机电)的电路，不算难吧?可是设想一个稳定的电路有不决定信念?比方若何解除“上电误启动”。
举例：

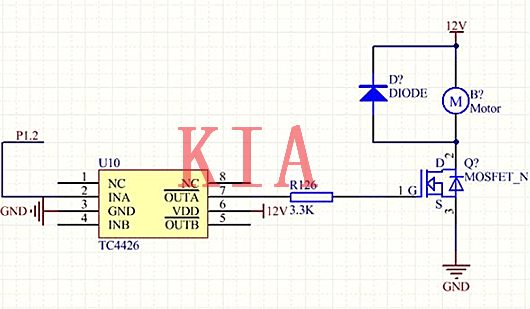

这是一个单片机驱动通俗直流机电的电路图。先诠释一下电路: TC4426是一个“MOS管驱动芯片”，供电电压12V，若是P1.2是高电平(5V)，那么OUTA引脚便是低电平(OV)，若是P1.2是低电平，那末OUTA便是高电平(12V)。
对于这一点，经由进程芯片道理图上的OUTA.下面的横杠也能够看的出来，输入和输入是反向的。当MOS管栅极(G极)是高电平(通俗大于4V就能够导通了，详细看MOS管型号的datasheet)，MOS管导通，直流机电任务，若是MOS管栅极是低电平，MOS管不导通，机电不转。
为了上电今后，机电先不能转，让它转的时辰再转。以是单片机初始化引脚的时候，就要把引脚初始化为高电平。
现实上，单片机上电有一个复位的进程，复位今后，单片机才会任务，在这个复位进程中，单片机的引脚电压是不定的，以是就有能够形成机电短时启动。同时，在上电的进程中，G极的电位也是很不不变的。
以是为了不变性，咱们通俗会在MOS管的栅极加个下拉电阻，在上电的时辰把栅极拉低，不让MOS管导通。不过，这个下拉电阻阻值的挑选是很关头的。

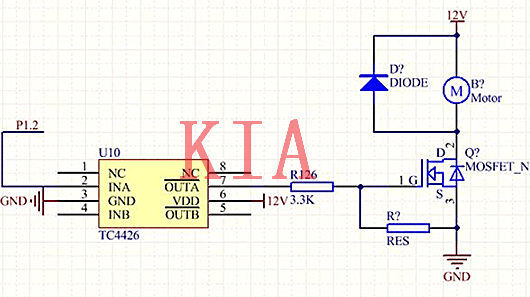

接了下拉电阻今后，电路图以下:
那末这个电阻该选多大阻值呢?

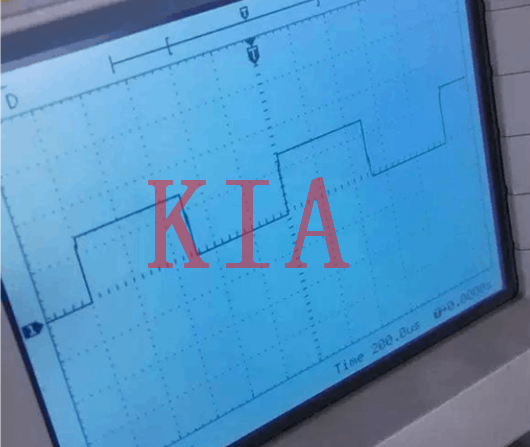

咱们先看一下，被选了4.7K的阻值时，G极的波形以下:
(利用的是频次为IK的PWM驱动)

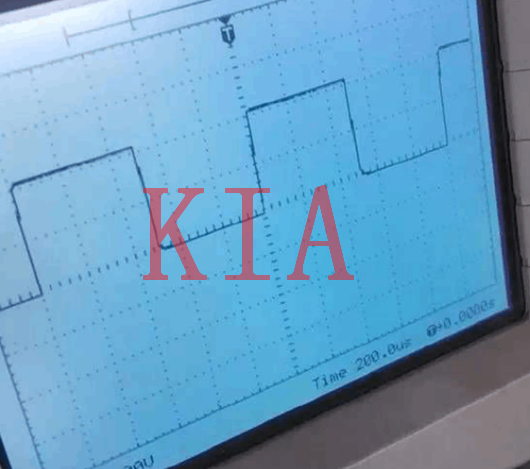

当把下拉电阻换成33K的时辰，波形以下图所示:
用4.7K的时辰，高电平是7V摆布;用33K的时辰，高电平是工1V摆布。
那若是用比4.7K更小的电阻，高电平就会更低，若是高电平小于了4V，能够MOS管就导不通了。

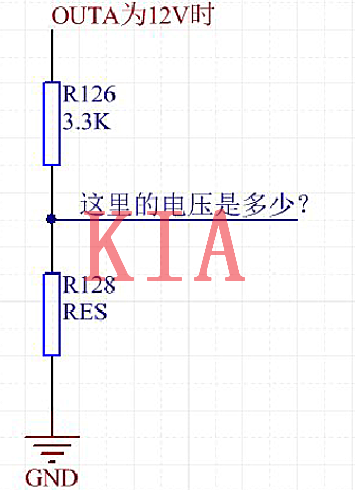

归根结柢，仍是最根基的欧姆定律和电阻分压道理。
别的提示:栅极驱动电压要尽能够大,以是选用4.7K和33K做比拟的话, 33K就比拟适合。
