好文必看|MOS电容布局图文剖析-KIA MOS管


MOS电容布局-MOS电容

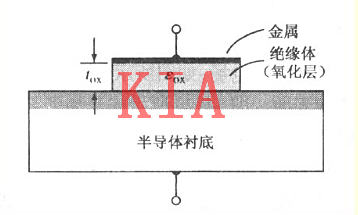

MOS电容布局


MOS布局具备Q随V变更的电容效应,构成MOS电容

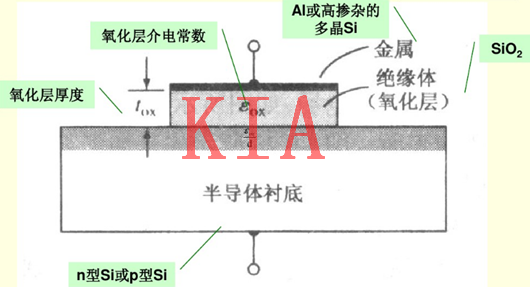

抱负MOS电容布局特色


MOS电容布局


绝缘层是抱负的,不存在任何电荷,相对不导电;


半导体充足厚,不论加甚么栅电压,在达到打仗点之前总有一个零电场区(硅体区)


绝缘层与半导体界面处不存在界面圈套电荷;


金属与半导体之间不存在功函数差。


MOS电容布局

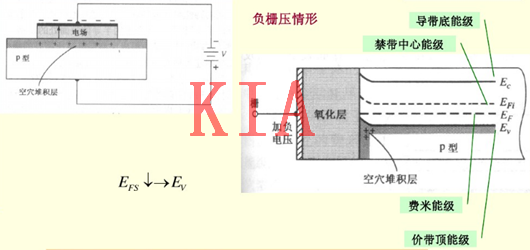

负栅压:多子的堆集,体内多子顺电场标的目的被吸收到S外表,


能带变更:空穴在外表聚积,能带上弯


MOS电容布局

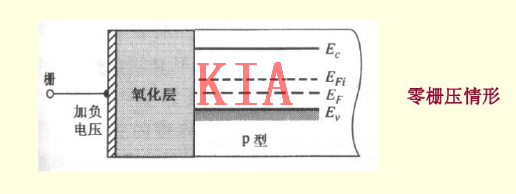

MOS电容布局-抱负MOS电容:

绝缘层是抱负的,不存在任何电荷;Si和SiO2界面处不存在界面圈套电荷;


金半功函数差为0。


体系热均衡态,能带平,外表净电荷为0


MOS电容布局

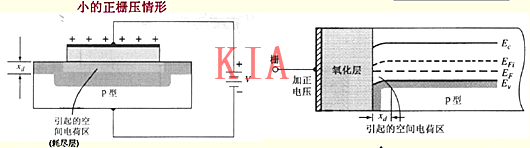

小的正栅压:多子耗尽,外表留下带负电的受主离子,不可动,且由半导体浓度的限定,构成负的空间电荷区。


能带变更:P衬外表正空穴耗尽,浓度降落,能带下弯,Xd:空间电荷区(耗尽层、势垒区)的宽度


注重:正栅压↑,增大的电场使更多的多子耗尽,Xd↑,能带下弯增添


MOS电容布局

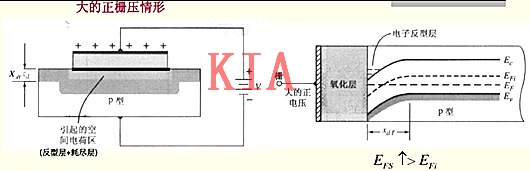

大的正栅压:能带下弯水平↑,外表EFi到EF下,外表具n型。


P衬外表Na-面电荷密度↑,同时P衬体内的电子被吸收到外表,外表呈现电子堆集,反型层构成。


注重:栅压↑反型层电荷数增添,反型层电导受栅压调制。阈值反型后,Xd↑最大值Xdt不再扩展。
